這個隨便都能被毒得一塌糊涂的小靈，已經沉迷在揚聲器的奇幻世界里了~~所以今天小靈繼續侃揚聲器，特別是今天要說的是揚聲器里最奇妙的部分——懸掛結構。說到懸掛，大部分人的第一反應應該是小車、機車、單車等會在路上帶輪子各種亂跑的交通工具的減震系統，然而對于一只揚聲器單元而言，同樣存在這么一個奇妙的懸掛結構。不知道此刻有多少人會在想，揚聲器是要振動出聲的，懸掛卻是減震的，這不互相矛盾么？欲知詳情， 且聽下回分解 ……不對，且看下文~~

我們先上兩張舊圖，重溫一下?lián)P聲器的剖面結構：

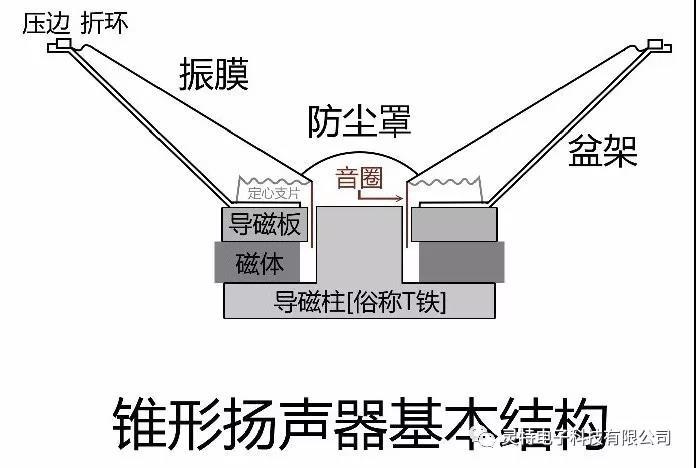

錐形揚聲器的基本結構

振膜能發出聲音是因?yàn)槭艿诫姶抛饔卯a(chǎn)生振動，但必須要有措施控制住振膜只往固定方向呈軸線性振動，要怎樣才能實現這個目的呢？要讓振膜能夠沿著設定的路徑位移，需要懸掛系統的支持。大部分的錐形揚聲器揚聲器的懸掛系統由折環與（或）定心支片構成。

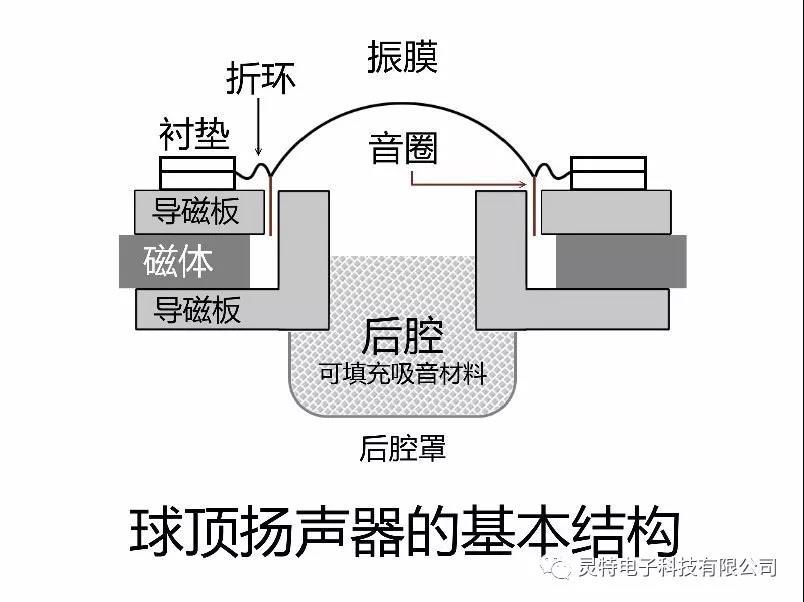

球頂揚聲器的基本結構

而大部分球頂揚聲器的懸掛系統并沒有定心支片，只保留了折環。

懸掛系統的基本作用就是，讓振膜沿著軸線方向運動，而不發生偏心，偏心會引發音圈在磁隙中摩擦。懸掛系統還能形成揚聲器的順性，這個順性決定揚聲器本身的諧振頻率。還對振膜產生反作用力，使振膜能歸復到初始位置。懸掛系統還對振膜位移量[沖程長短]有重要影響。

折環

這環可以用不同的材料做成，應對不同的最大行程（振幅）、速度（頻率高低）和最大功率的不同，不同材料做成的這環會有不同的特性。

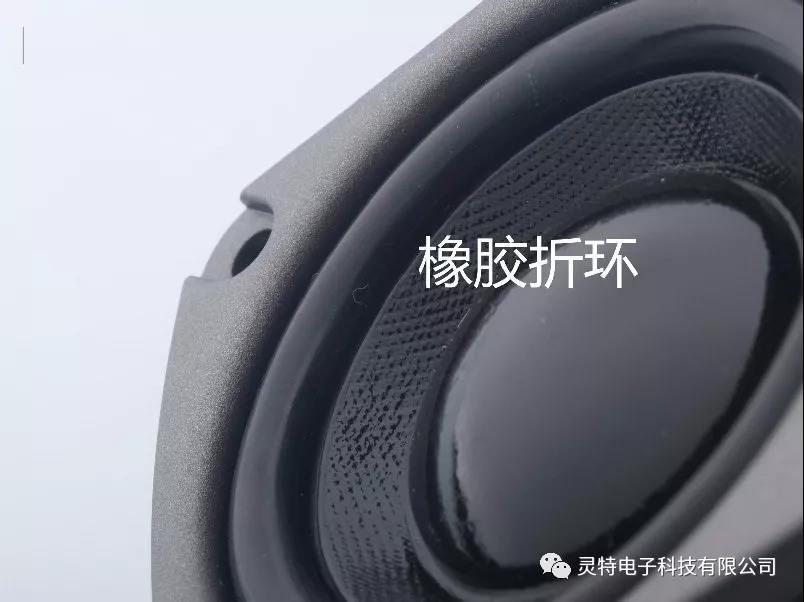

橡膠折環

布基折環

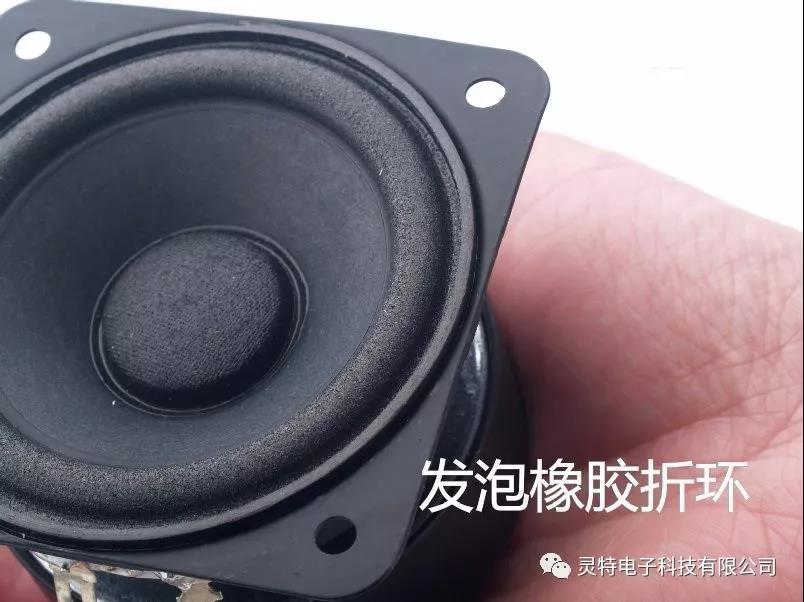

發泡橡膠折環

錐體揚聲器的振膜外沿，能看到一個材質不同的“一個圈”，這個圈就是折環，俗稱“邊”。它的主要制造材料是橡膠、發泡橡膠、布基材料等。最為常見折環是上凸折環，其截面就是一個上半圓型，也有少量波紋折環，其截面就呈水波狀。因?yàn)椴煌馁|(zhì)的；彈性不同，施加到振膜的反作用力大小也不同，因此折環會對揚聲器靈敏度產生影響。

在很多人眼里，折環似乎是一個不起眼的角色，實際上，它對音質的影響不亞于振膜。單揚聲器振膜前后驅動時，折環也會產生波浪形的形變，并會在某個頻率上產生共振，當頻率繼續提高，會使得折環產生更大的形變，甚至與錐體振動形成反相。這個共振點，往往位于中頻頻段，共振發生時，會將波方向傳導到振膜，互為反相的波疊加后，會相互抵消，因此形成中頻頻谷。這種現象被稱為折環共振，當反相振動時，又稱為折環反共振。這種現象對音質有著較大的破壞性。

什么是優質折環，就是難以共振的、內阻尼大，能把振動快速的損耗掉的折環，讓振膜傳來的波不再被反射。當然這只是理想化的結果。折環采用不同的截面、不同的材料，主要設計目的也是為了消除共振的負面作用。

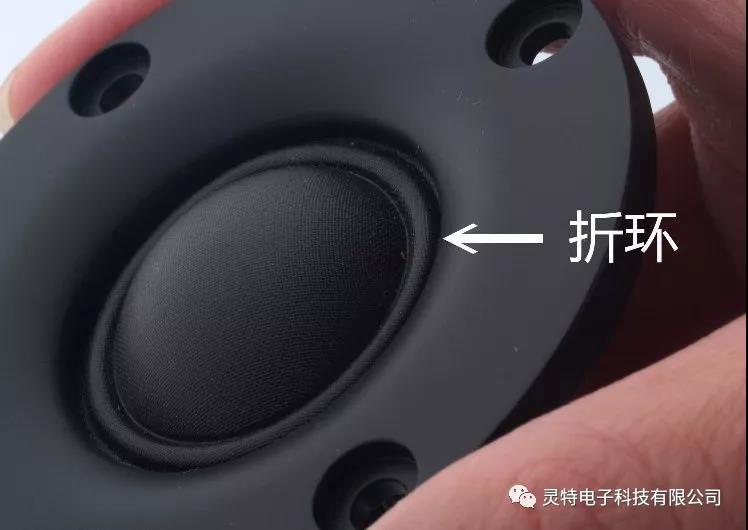

球頂揚聲器的折環

高音揚聲器的設計當中，折環一般都不再使用單獨的材料制造，而是通過在振膜邊緣壓制出折環。

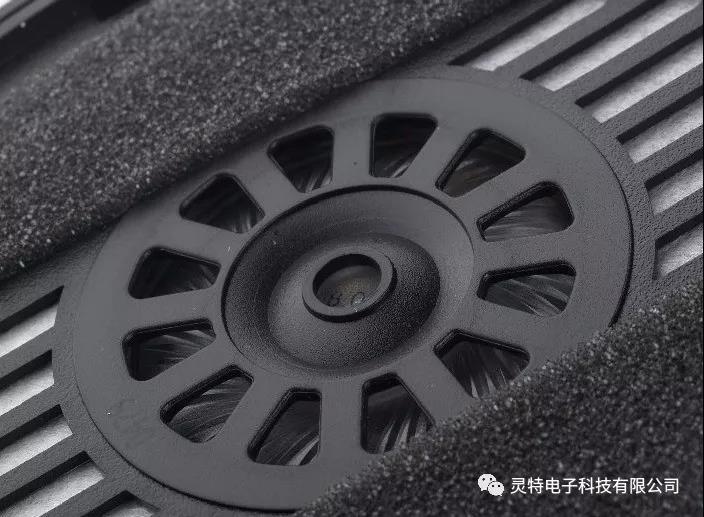

Sennheiser 森海塞爾 HD448 頭戴式耳機-隱約能看到振膜

而耳機揚聲器的設計當中，通常會采用大折環設計，并使用加強筋增強剛性。此時的折環與振膜實際上不再有明晰的界線，折環成為振膜的一部分，或者說，振膜也起到了折環的懸掛支撐作用。

定心支片

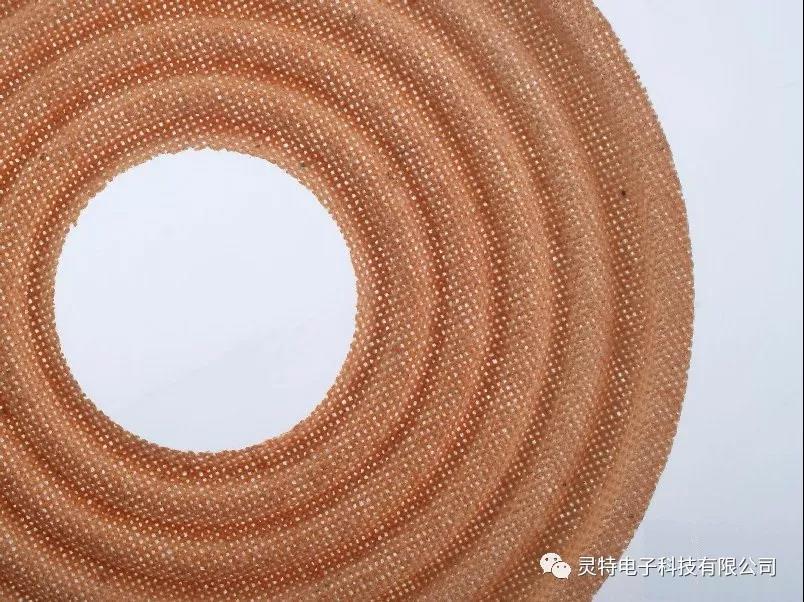

定心支片

定心支片主要出現在錐體揚聲器的設計當中，俗稱彈波、彈簧板、彈簧等，日文名稱是“中心保持部”。它的主要作用除了限定振膜和音圈在軸線上運動之外，還能起到“拉扯”振膜的作用，它對揚聲器靈敏度的影響很大。

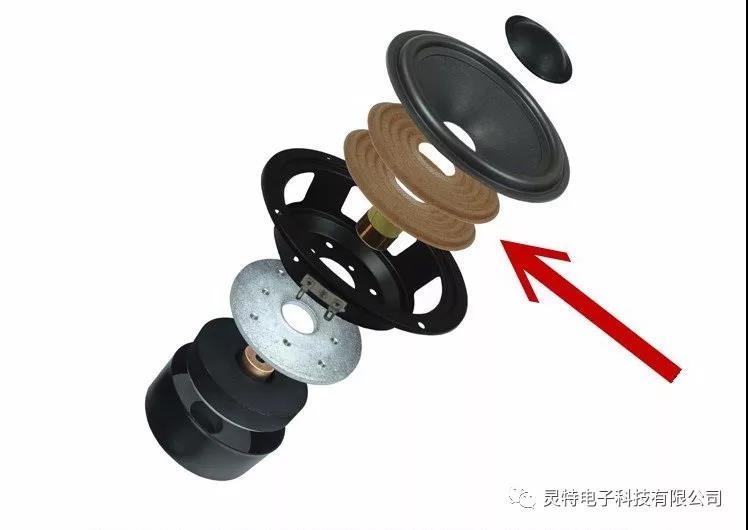

一般低音單元結構爆炸圖

在某些設計中，會出現雙定心支片的設計，這主要是為了增加振膜的回復速度。

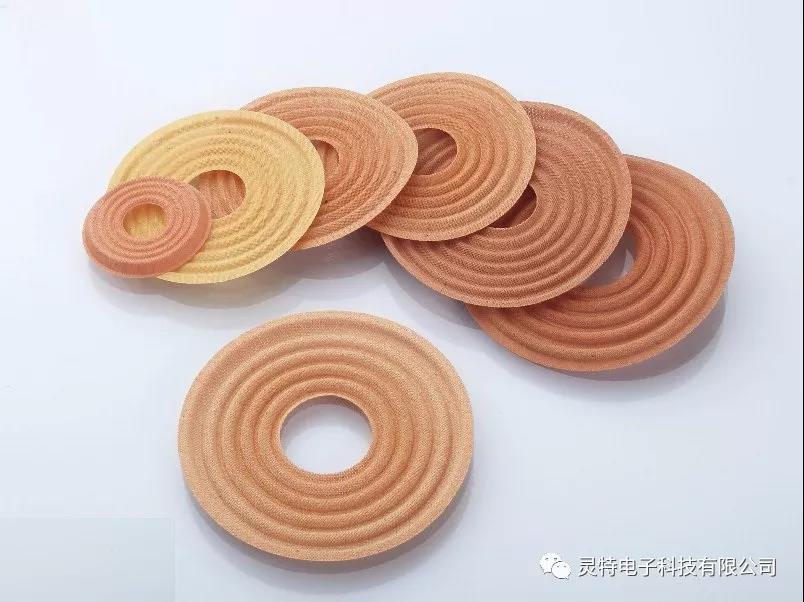

定心支片

定心片常采用布基材料，其截面為波浪形，使用酚醛樹脂熱壓而成。熱壓工藝制造的定心片順性不穩定，通常需要使用一段時間后才會進入較好狀態。常說的煲音箱，煲的主要就是這個部件，其次才是振膜和折環。這也是煲音箱的基礎理論支持之一。隨著材料科學和加工技術的進步，已經出現了冷壓工藝制造的定心支片，冷壓定心支片順性穩定，使用冷壓定心支片的揚聲器，能更快進入狀態，在日后使用時，表現也會更加穩定。

懸掛系統是揚聲器很不起眼的子系統，大家更樂意關注揚聲器采用了什么振膜、什么磁體、什么盆架，很少有人關心它用了什么樣的懸掛，實際上，它對音質的影響權重不亞于磁體和盆架，優良的設計，能化腐朽為神奇，有些知名揚聲器，看上去相貌平平，沒有高科技材料制造的振膜，也沒有高磁容量的磁體，其奧秘就在懸掛系統當中。對此小靈知識有限，也沒法太深入和大家探討，如果你能通過此篇了解到懸掛的重要性就可以了，更深入的了解就要等小靈再進修一番后再發推文給大家講解了。
