不知大家是否有留意到，靈特幾乎所有的專業類音頻功放都會擁有一個共同特征，就是可以利用兩個通道共同去推一路揚聲器系統且功率增大幾乎一倍的暴力輸出模式——橋接模式。大多數人都知道可以通過這樣的設置來實現臨時性特大功率需求，但對于非技術人員而言，這到底是怎么實現卻說不清道不明，甚至大多數新手更是不懂橋接為何物。今天小靈給大家來一波科普，談?wù)劰Ψ诺摹皹蚪印钡降资鞘裁垂怼?/p>

功放橋接就是把兩個通道的放大電路同時推一組揚聲器，提升功放的音頻不失真輸出電壓值，從而提高功率。大部分的專業音響功放都支持橋接，把功放的狀態撥到橋接模式（BTL），然后揚聲器接線就跨接在兩個聲道的輸出級（正極），揚聲器不接地。至于相位正負，功放會有BTL的正負極。

當采用橋接模式推一組負載時（揚聲器或者揚聲器系統），兩個放大線路輸出的音頻波形是同時加載在揚聲器上，這樣負載就有了兩倍的音頻電壓，從而功率理想值提升到四倍（在理想電流足夠的情況下，并且負載阻抗一致）。但實際由于功率限制，電流沒法跟上，因此往往橋接不適合低于8歐阻抗音箱系統，所以往往輸出功率一般翻一倍左右。

一、為什么要橋接

1、早期功放產品，因元器件參數的限制，單通道無法實現大功率輸出，使用橋接模式可以緩解對大功率輸出的渴望；

2、功放單通道功率不足以推動大功率尺寸音箱時，需要使用橋接模式滿足音箱大功率的需求；

3、為了節約成本，單通道功率越大的功放，價格越昻貴，使用橋接模式可滿足大功率輸出；

4、現場布線有一定距離，音箱數量較多且功率需求大，環境又比較特殊時，也可以采用橋接模式推動多只大功率音箱。

二、怎樣去橋接

1、模擬功放

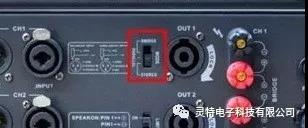

一般輸入接口板設有拔碼開關，功放后面把撥動開關從stereo（立體聲）換到bridge（橋接單聲道），使用橋接功能時BRIDGE指示燈會自動點亮；

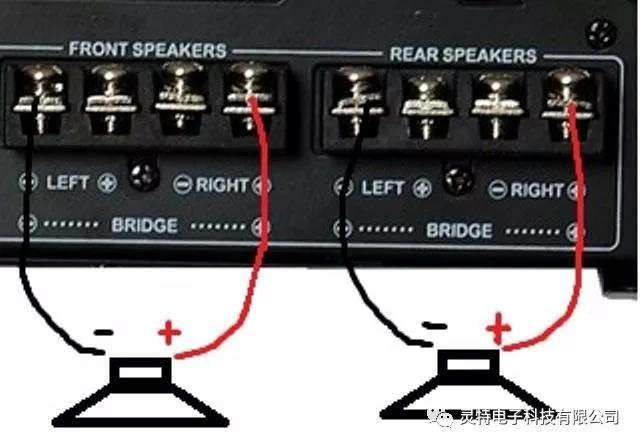

接線方式：大多數專業功放上都有獨立的橋接輸出接口，當然也有部分沒有設置獨立接口的，那就要將音響的正極接功放左通道的正極，音響的負極接功放右聲道的正極，音量通過左通道的增益旋鈕控制。

2、數字功放

一般接口板輸入端有bridge按鍵；使用橋接功能時需bridge按鍵在ON狀態，但是無橋接狀態指示燈；

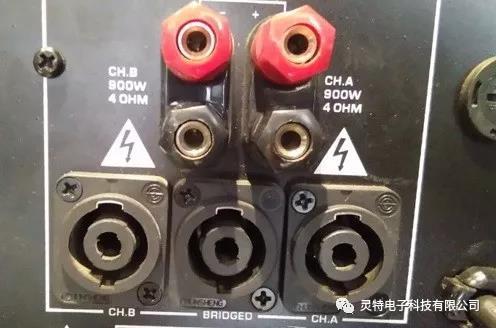

使用橋接功能時，兩個輸出SPEAKON插座任一端口連接正、負端口；

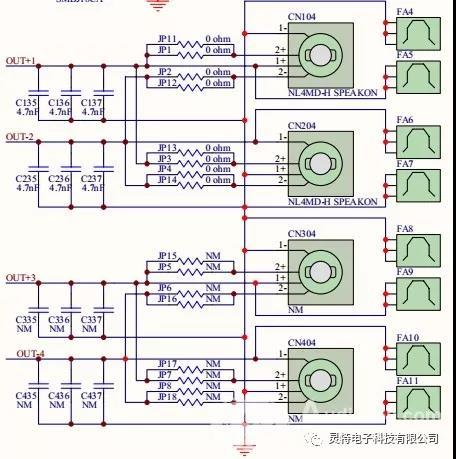

溫馨提示：因數字功放輸出功率非常大，為了減小端口接觸電阻（降低發熱量），最好采用并線連接方式，OUT1（1+、2+）連接音箱端的1+，OUT2（1-、2-）連接音箱端的1-；

三、如何計算橋接后的功率

以單通道帶8歐負載功率200W為例，此時每個通道U=Ua=Ub=40V。橋接后Uab=Ua-Ub=40V-(-40V)=80V,計算功率時P=U*U/R=80*80/8=800W,相同的輸入信號，可以看出橋接后接相同阻抗負載時，是單通道功率的四倍。

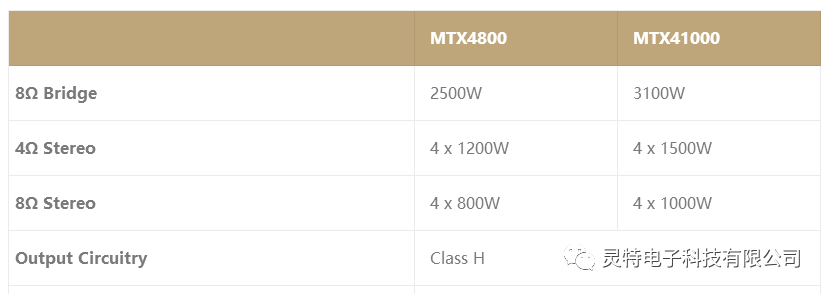

但在實際應用中，由于功放機器內部電源提供的功率問題，線損、功放內阻等綜合因素，一般達不到理想的4倍功率輸出，質量較好的數字功放在3.75倍,模擬功放滿功率時只有2.5左右。

四、橋接對音響有何傷害

1、功放橋接常用于大功率的低聲揚聲器

從理論上來說，橋接模式對音質是有影響的，但人耳是聽不出來的。用橋接的功放來推低頻，揚聲器出來的聲響會讓人感到很爽快。只需把握好，通常情況下是不會燒的，在迪廳里燒揚聲器是常見的事，首要是因為功率配置不行，或壓限沒調整好，還有就是DJ的混音臺電平到頭了，混音臺的輸入電平到頭了，輸出電平卻不到-10dB，也會燒的。

2、選用功放橋接來推大揚聲器是體系應用的下下策，是真實沒有招的招數。

理論上說是功率加倍，能夠推進，但用戶都忽略了一個很重要的因素：理論上所說的功放橋接是指在兩個通道的技術參數目標絕對同等的情況下，而實際是完全不可能的，就連國外頂級的功放也很難做到兩組輸出絕對相同。所以在橋接時功率的不匹配致使喇叭燒毀，其中首要的問題仍是橋接產生交越失真和兩個通道的參數不平衡所造成的。橋接就好比把的手和腳（對應地）被捆在一起，此時就得保持兩個人動作的絕對同步才行，不然就會犯錯。
