當遇上一臺功放的時候，大多數人第一關注的會是輸出功率和頻響范圍，而老行尊除了看這兩個重要數據外，還會很關注一個數據，就是今天主題的諧波失真，因?yàn)檫@才是影響音質好壞最主要的參考值。一般音頻功放失真是指重放音頻信號波形畸變的現象，通常分為電失真和聲失真兩大類。電失真就是信號電流在放大過程中產生了失真，而聲失真是信號電流通過揚聲器，揚聲器未能如實地重現聲音。

影像的失真一眼看出

無論是哪種失真，按性質來分，主要有頻率失真和非線性失真兩種。其中，頻率失真會引起信號各頻率分量間幅度和相位的關系變化，僅出現波形失真，不增加新的頻率成分，這屬于線性失真，主要為交流接口失真。而非線性失真可產生新的頻率成分，或各頻率分量的調制產物，這些多余產物與原信號極不和諧，引起聲音畸變，粗糙刺耳，主要包括諧波失真、互調失真、瞬態互調失真（TIM）等。

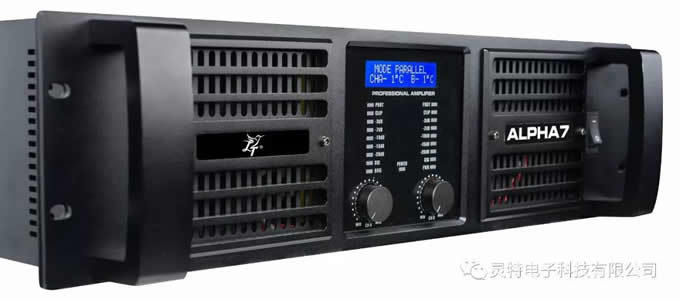

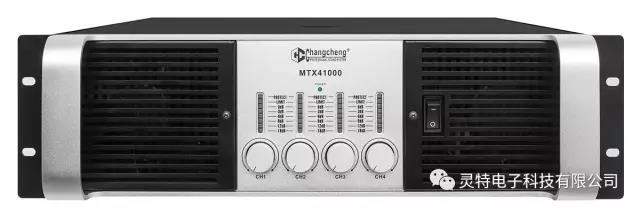

世界上任何一臺音頻設備都一定存在的特性，于是控制或者抑制諧波失真便成了各家品牌的重點課題，今天小靈就搬出咱靈特的專業功放，來跟大家侃侃咱們工程師是用怎樣的手段來控制諧波失真的。

什么是諧波失真？

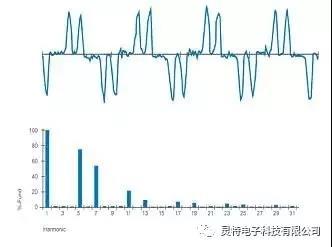

頻率是由功放中的非線性元器件引起的一種失真。表明功放工作時，由于電路不可避免的振蕩或其他諧振產生的二次，三次諧波與實際輸入信號疊加，在輸出端輸出的信號就不單純是與輸入信號完全相同的成分，而是包括了諧波成分的信號，這些多余出來的諧波成分與實際輸入信號的對比，用百分比來表示就稱為總諧波失真。

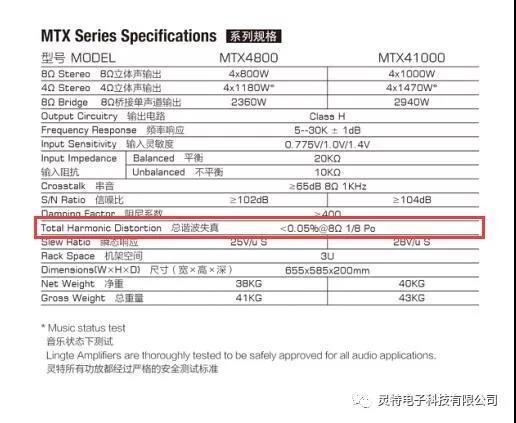

總諧波失真與頻率有關。一般來說，總諧波失真在1,000赫茲附近最小，所以大部分功放表明總諧波失真是用1000赫茲信號做測試。而咱們靈特則是會測試完整20－20,000赫茲范圍內的總諧波失真數據。總諧波失真在0.5％以下，一般耳朵分辨不出來，超過1％就可以明顯聽出失真的成分。這個總諧波失真的數值越小，音色就更加純凈。一般產品的總諧波失真都小于0.5％@1kHz。咱們靈特的專業功放則嚴格控制在0.05%以下。這個數值越小，表明產品的品質越高。

要特別舉個例子說明：某音頻功放的總諧波失真指標表示為THD<0.009%(1W)。初看起來，似乎總諧波失真很小，但它只是在輸出功率為1W時的總諧波失真，這與在有關標準要求的測量條件下所得的總諧波失真值是不同的。所以，在標明音頻功放的總諧波失真指標時，一般都會注明測量條件。靈特產品測試數據則是在滿功率負載的情況下測試得出的。

當總諧波失真度小于0.1%時，人耳就很難分辨了，我們需要借助測量工具來幫忙。先來看看都有哪些高大上的基本儀器吧。

測量功放總諧波失真的步驟及方法

測量所需設備：

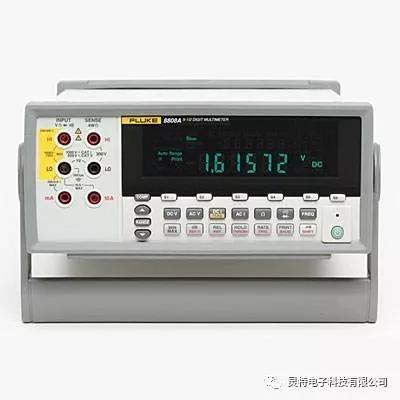

高精度數字電壓表

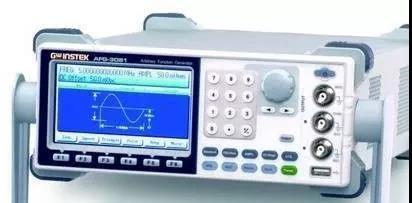

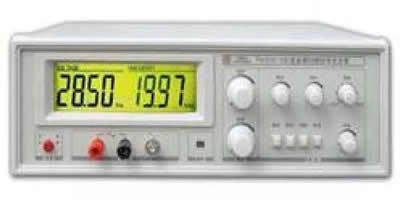

高精度音頻信號發聲器

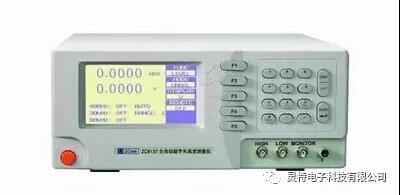

高精度全自動數字失真度測量儀

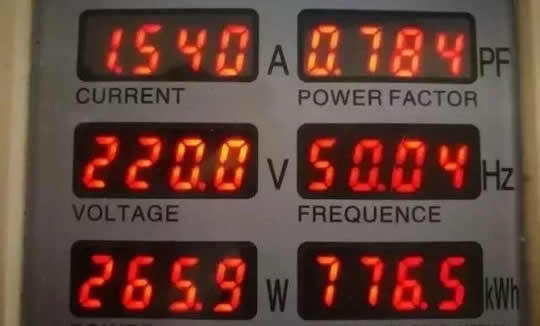

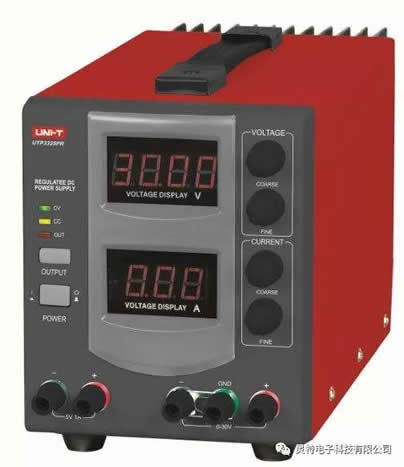

大功率數字穩壓電源

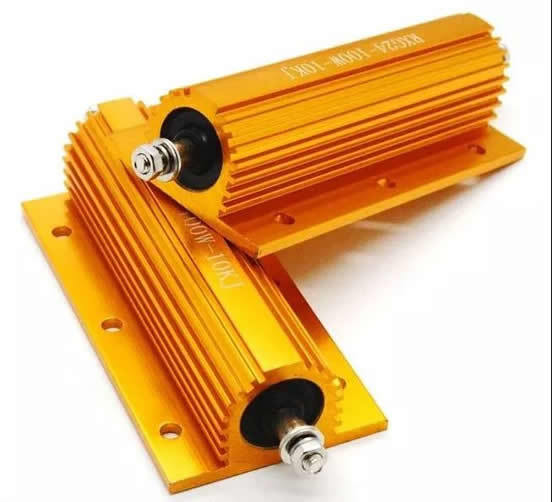

高精度大功率無感線性負載電阻

測量步驟方法：

1.  將測量功放接入大功率穩壓電源的輸出端，并調節輸出電壓穩定在220V。如功放輸入電壓為特殊要求，需調節到所需電壓，這是測量出準確參數的基礎，必須嚴格執行，非常重要。（穩壓電源功率大于功放雙通道驅動4歐線性負載滿載輸出時，其電源消耗功率的30%以上。）

2.  將大功率無感線性負載電阻接入功放功率輸出端。（根據所需測量參數選擇標準4歐或者8歐線性負載，注意！連接線材直徑與長度，盡可能選擇直徑大長度短的連接線材，而且盡可能降低連接位置的阻值。有助于提高測量數值的準確性！）

3.  將音頻信號發聲器接入功放信號輸入端。（需要將功放的電壓增益調節到最大值，關閉功放所有輸出保護設置，例如限制器、高低通、DSP處理等。否則將影響測量數值的準確性?。?/span>

4.  將高精度全自動數字失真度測量儀的探測線并聯接入線性負載兩端。（開啟測量儀，選擇到全自動測量總諧波失真檔位。連接位置接觸牢固穩定即可。）

5.  高精度數字電壓表的探測鱷魚夾并聯接入線性負載兩端。（開啟電壓表，調節到全量程AC電壓檔位。連接位置接觸牢固穩定即可。）

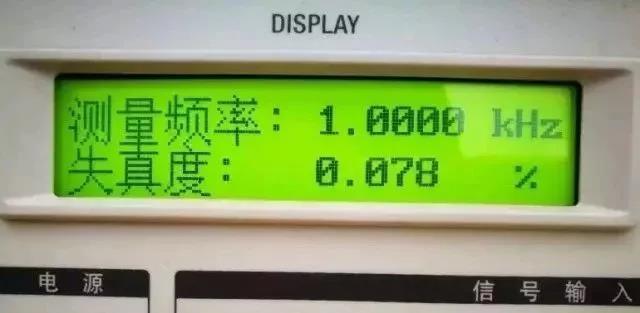

6.  通過信號發聲器發送1KHz正弦波，緩慢提升輸出電壓，當電壓表顯示對應1W功率的電壓數值狀態下，觀察總諧波讀數，該讀數即是1W狀態下的總諧波失真。繼續提升輸出電壓，觀察總諧波讀數在0.1%以內的最大輸出電壓讀數，經過計算可以計算出總諧波失真0.1%以內的最大輸出功率。（時刻需要觀察功放的輸入電壓是否滿足220V或者特殊要求，否則測量參數將會失去準確性，而且偏差性較大。）

注:

· 測量設備的品質決定測量數值的準確性。

· 測量必須采用雙通道同時驅動線性負載，而且輸出功率需同步。

· 如需快速測量雙通道參數，需要兩通道同時進行，測量設備需兩套。

· 操作細節的規范一致是保證測量結果公平公正的基礎。

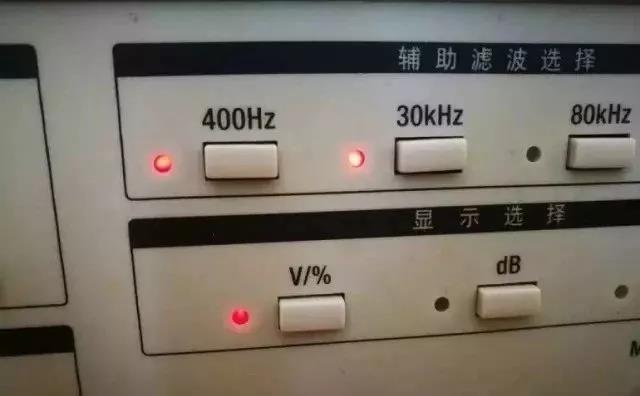

· 全自動數字失真度測量儀輔助濾波選擇在400Hz-30KHz范圍內。

如何降低諧波失真？

音頻功放的諧波失真，是指原有頻率的各種倍頻的有害干擾，會造成聲音渾濁，發毛、發沙、發破、發炸或者發硬，真實感變差。同時也會導致設備發熱、損耗增大、壽命縮短，電容燒毀等。但無論采取何種技術措施，想要完全消除它是不可能的。所以，只能盡可能的降低它，減少危害。

降低諧波失真的辦法主要有：

（1）減小輸入信號或輸出功率

（2）施加適量的電壓負反饋或電流負反饋；

（3）選用ｆT高、NF小、線性好的放大元器件；

（4）盡可能地提高各單元電路中對管的一致性；

（5）采用甲類放大方式，選用優秀的電路程式；

（6）提高電源的功率儲備，改善電源的濾波性能。

只有通過了嚴格認真的測試，才是一臺優質的功放，這也是大品牌被人們信賴的重要依據。靈特功放得到客戶們的認可，就是因?yàn)橛锌煽康姆€(wěn)定性和優秀的性能表現，這也是靈特對產品高要求的責任態度，俗話說“過不了自己關的東西怎么給別人？”，何況咱靈特老板對產品要求是嚴格到近乎苛刻的程度呢??！
