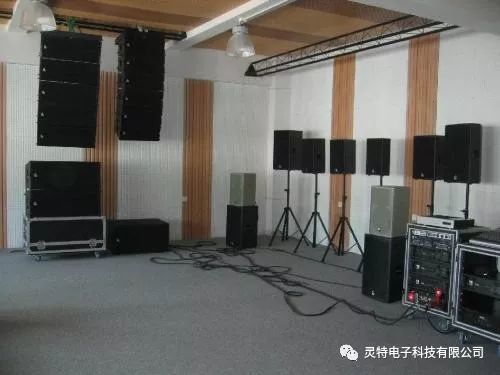

電源處理，是每一位音響人都應該知道的內容，也是玩音響的基本動作之一，有了好的電源，就如同有了好的引擎，車子才跑得順，聲音才聽得爽。對于電源處理，有沒有標準的施工法？該如何做才符合規范？最高標準是如何？適逢年后靈特試音室要調整各種線材，順便重新規劃音響專用電源，趁機向工程師“偷師”示范級的音響電源處理。

土豪的音響電“源”

「要做就一次做最好的」，過去的音響在性能上有所限制，電源對于聲音的影響有限，因此過去的人少有注意到電源問題。但器材質量不斷的提升，對于小細節越來越挑惕，尤其是前幾年使用大型喇叭的時候，功放尤其低音部分每每一開，屋內電力就會明顯受到乏力（如燈光變暗等）。

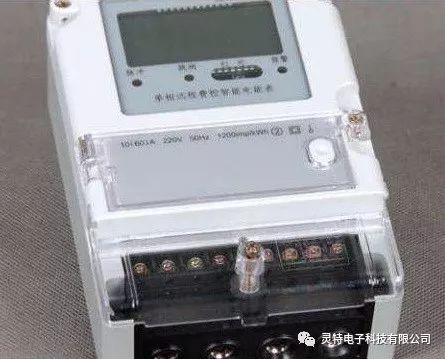

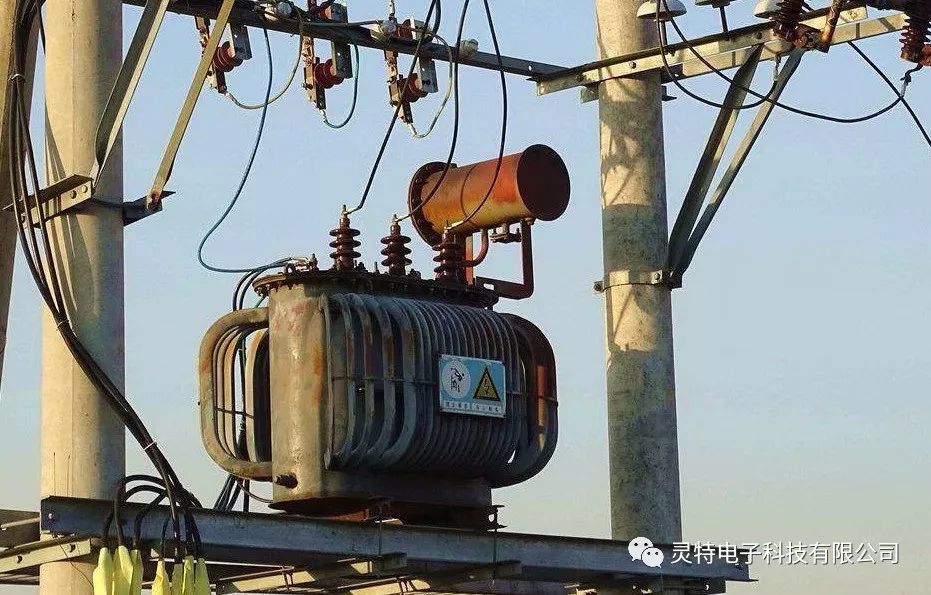

如果有足夠的條件，選擇申請一個獨立入戶的「變壓器」，不與他人共享。用戶變壓器經常見于電線桿上的變壓器，變壓器的一端連接22KV高壓電，另一段則降壓為110V單相三線式，再分別連接到用戶電表，若您府上的電表為圓形電表，就是采用此種方式連接。如此一來，獨立使用一個用戶變壓器，而且又是大容量供應，電力自然充沛了。當然，除了廠區（咱們靈特就是獨立廠區）和極少數“土豪”，擁有這種條件的看觀還是極少數，所以這個僅供參考。

盡量使用大口徑電纜

該分配多少電力給音響使用？可以考慮從總線上拉出了兩條獨立電源，分別以100A無熔絲開關做總開關，一條供給日常用電，另一條當然就專供音響設備使用了，從此一分為二。配線，其實只是整個設計的一部份，要做到完美，還得要防止屋外及屋內的電器干擾。如果家中裝設有大型中央空調冷氣，重型電機產生的噪聲絕對不可忽視，于是「隔離」以及「接地」也成了兩個施工的要點。

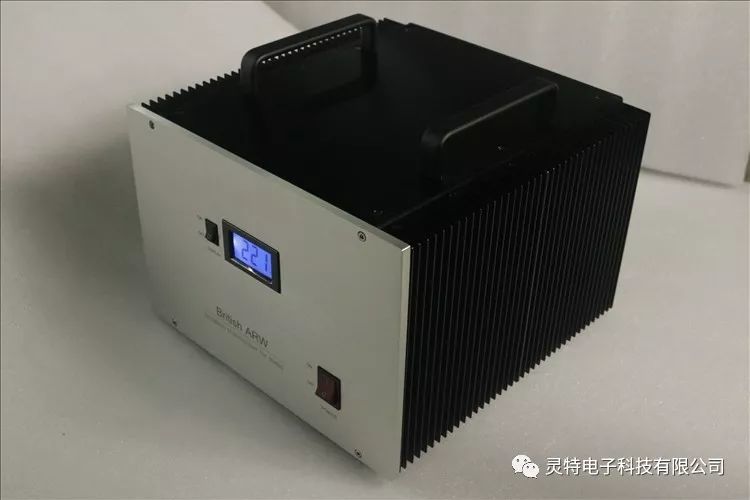

為了隔離，特意找來了六個大型隔離變壓器，是美國某知名品牌的產品，每個容量高達5000瓦，利用隔離變壓器的特性，將高頻噪聲隔離在外。而接地處理更是不容忽視，下面再說。

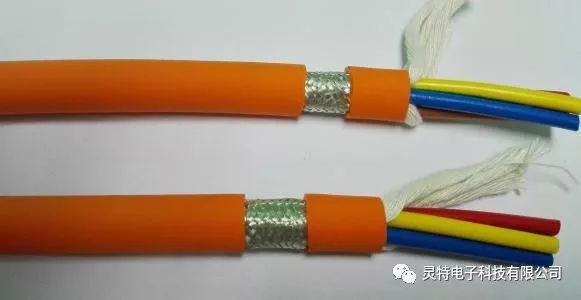

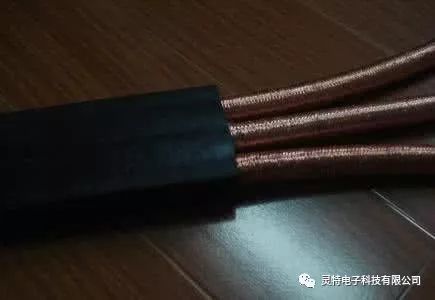

機柜里可以設置了好幾條粗如蟒蛇的電纜，這些都是38mm平方的大電纜，每條電纜里有三芯，是以多條直徑約2mm的銅線混絞而成的，外皮具有多層隔離，一方面防止蟲咬，另一方面也可隔絕水氣。當然，如果沒這條件的，還是看看土豪們顯擺好了！！

裝設隔離變壓器

電纜一起先拉到配電房，里面設置了多個大型隔離變壓器以及接地電盤，電纜分別經過七個30A無熔絲開關之后，分別進入多個隔離變壓器。隔離變壓器工作時會產生溫度，用手摸摸隔離變壓器，確實發出相當?shù)母邷兀虼?span style="color: rgb(0, 112, 192);">裝設隔離變壓器時，應注意震動及通風的問題。

為了實驗隔離變壓器的效果，也為了驗證使用或不使用隔離變壓器時何者為佳，在此特別設計了一個大型電磁開關，經由簡單配線，可以輕易控制電力經過隔離變壓器或By Pass跳過，雖然隔離變壓器在學理上有絕對的優點，但一牽涉到聲音問題，則仍以實際聽感為準，所以可別一味的使用類似產品，最好的方法是自己實驗看看最重要。隔離變壓器上有三個接地端子，其一是初級線圈的隔離接地；其二是鐵芯的隔離接地；其三為次級線圈的隔離接地，要讓隔離變壓器有最佳的工作環境，請為府上的隔離變壓器準備好接地的動作，否則光使用隔離變壓器以求心安的方式是不健康的。

該用多大的電纜？

電力經過隔離變壓器之后，分成七路電力供給音響及器材使用。衡量實際用電量以及參考臺電配線規章，決定每路使用14mm平方的電纜分別拉至七個獨立的電源插頭，擺設在不同的位置供器材使用。是不是電線越粗越好？要考慮到配線管線的散熱問題以及集膚效應來計算衡量。每款電纜都有其安全電流，其規格建立在工作環境的溫度。當電纜的溫度越高時，安全電流便會降低。換句話說如果您使用金屬導管時，由于金屬散熱效果較好，電纜安全電流將較接近空氣散熱的效果。如果您使用PVC等塑料導管，則熱氣悶在管線中不易發散，電纜將會發生熱跑脫的現象（熱跑脫是一種惡性循環，溫度升高無法散熱，導致電線電阻增加，反而更增加熱量的產生，一直循環不已直到達到平衡狀態）。

一般而言，像此次使用電纜的安全電流已經超過實際用電量許多，因此散熱問題可以忽視不考慮，但如果府上配電為3.5mm平方左右的細電線，則要注意此類問題，以防止電線過熱導致電線走火。

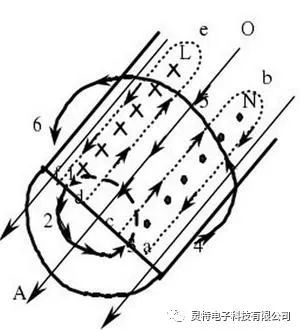

集膚效應也是隱藏于電力傳導的隱形問題，太粗的電纜不建議使用，因為交流具有集膚作用，大導線的每一單位面積之截流量遠小于小導線者，過粗的導線，還不如使用兩條小導線為佳，這時候就不是越粗越好了，所以再粗似乎就沒有太大意義了。這次使用多條14mm平方的電纜，該如何分配使用呢？其中三條專門給試音室的視聽系統使用，這是為將來增設更多設備做準備的。

插頭如何處理？

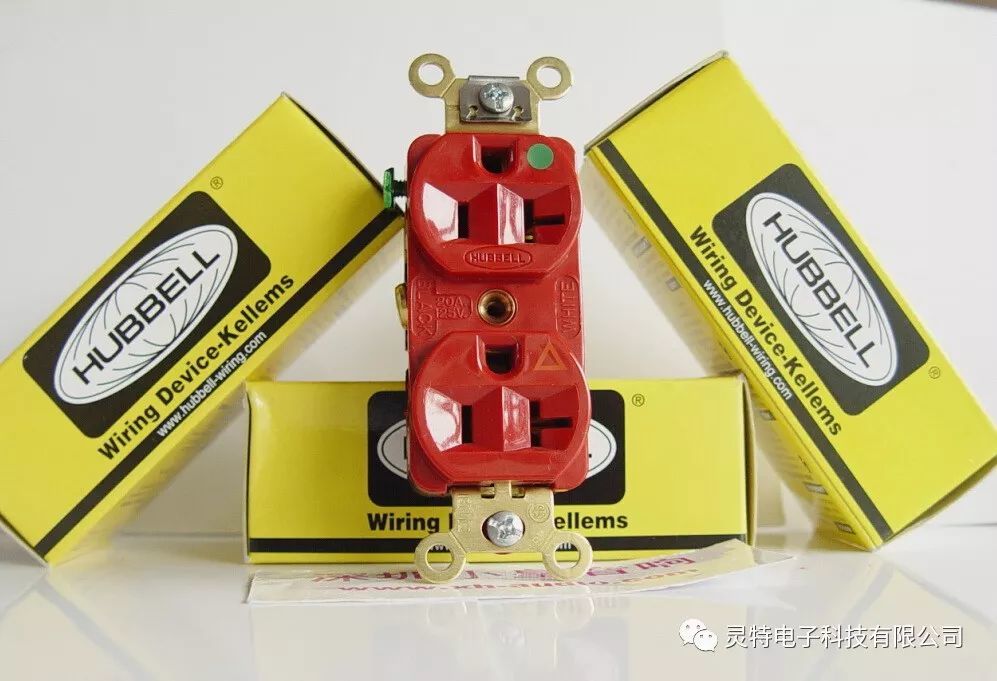

準備好了電纜，如何讓音響使用呢？當然要透過連接插頭。目前市面上最好的插座，莫過于醫院級的插座，由于醫療器材攸關人命，因此插座的規格必須優于常態，除了必須符合額定規格以外，安全、可靠、耐用，任何狀況都不能出問題，正是此類插座的最大特點。生產醫院級插座的公司很多，但質量最好的幾乎都是美國產品，拿來當作音響用插座最適合不過。

建議大家使用「獨立接地」的插座，這類的插座特點在于：內部的接地端子與外部的螺絲是絕緣的，換句話說一整排插頭共同鎖在同一個金屬機箱的時候，內部接地點不會與外箱接觸，藉此可以達到單點接地的好處。這類插座如何辨別？仔細看看三孔AC座的表面有無三角形接地符號，若有，表示這類的插頭接地點為獨立絕緣設計。

電纜拉到了預定位置，您可以使用「電源插座配電箱」，它是一個可以開啟的金屬箱，電纜拉到金屬箱內部之后，就像保險箱一樣將電線固定在接線架上，然后兵分三路連接在總線上，個別的插座則從總線上用電線將電力引入，如此每個插座即可獲得充足的電路供應。當然，您也可以在開關箱上裝設一個交流電表，隨時偵測交流電壓。

如果無法使用電源插座配電箱，也可以使用木板釘在墻壁上絕緣，然后將插座固定在木板上，再進行配線即可。無論如何，務必遵循安全、穩固、可靠的原則，才不會發生意外造成危險。

確實做好接地

接地對很多人來說是件頭痛的事，住在公寓或大廈，如何接地？即使有心做好接地的工作，去哪里找一塊地可以讓你接？如果是獨立別墅的看官，恭喜你，小花園就是最好的選擇！接地時要注意很多事，首先要了解建筑物避雷針的接地在何處，再來要了解附近有沒有大型用電戶的接地，最后要了解接地處泥土的導電效果。

要注意，對于一些年代交久的房子，建筑物裝設有避雷針，由于年代久遠，無法確定避雷針的接地導線位于何處，有可能與建筑物的鋼筋連接，也有可能獨立落地接地，唯一可以掌握的原則就是：遠離建筑物，以避免不必要的干擾。地也會導電，接地的用意就在于將電力導入地下，既然泥土?xí)?dǎo)電，如果您的接地點太靠近散播噪聲的其他設備接地點，別人散播的噪聲也會藉由地線傳導到您的電力系統。有人甚至做實驗，發現不接地比接地好聽，極有可能就是您處理的接地點導入了別人的噪聲，進而干擾到整套音響器材聲音的表現，為此，接地處理不可不慎。

如何接地呢？將電線埋入地下嗎？答對了一半，但有更好的方法。

將接地棒打入地下！

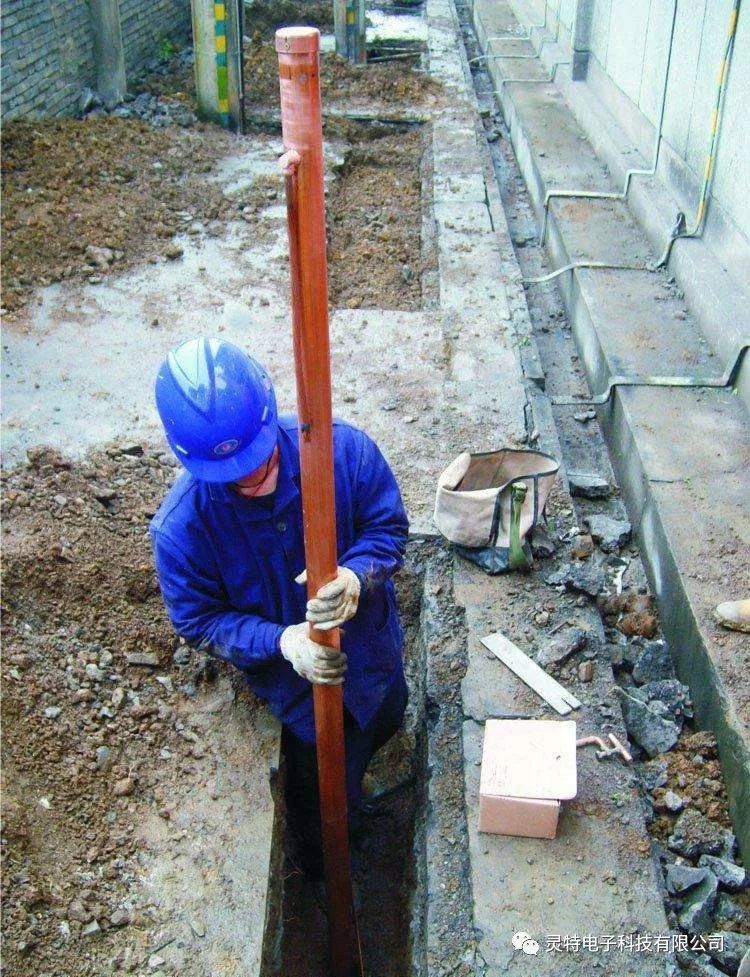

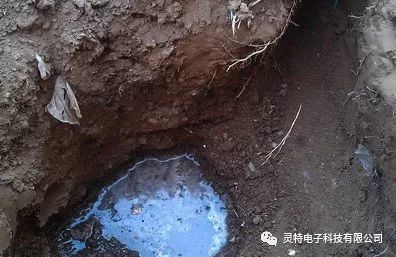

您可以購買專用的接地棒，此類接地棒長度約1.5米至2.5米不等，直徑約為2公分以上，材質有純銅棒、鎳包銅棒等，合金材質目的在于防止氧化腐蝕，若接地點附近土質含鹽，則應該選擇合金等耐腐蝕的接地棒，以延長接地棒壽命及增加效果。施工點應選擇濕地或軟質泥土地，石頭多泥土少的土地導電效果較差，而干地接地效果也遠低于濕地，如果附近沒有適當?shù)慕拥攸c，也可以利用增加接地棒降低接地電阻。

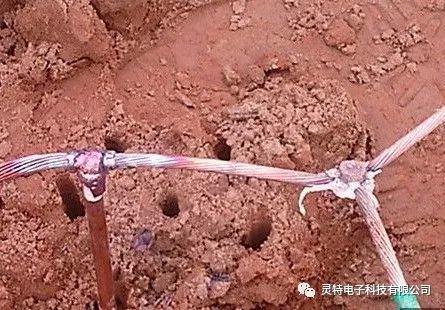

分別在房子周邊連接六支接地棒，并且打入地下，完成接地后以專用的「大地電阻表」，以比較法測試接地電阻，經過測試接地電阻約為6Ω，幾乎可以視為短路。部份施工商，為了讓數據好看，在完成接地之后會在接地棒附近灌入鹽水，雖然短時間內接地電阻可以維持在極低的范圍內，但卻會造成接地棒快速腐蝕的嚴重后果，千萬要注意！

屋內設一塊接地盤，就是一塊純銅板，經過電木絕緣之后固定在墻壁上，22mm平方的接地線就連接在這塊銅板的中央，其他室內大小電纜的地線，包括隔離變壓器的接地，通通拉到這塊銅板上，因此這塊銅板也可以說是整個電力系統的「星狀接地點」或稱為「一點接地點」，當然接地或不接地何者好聽，也可以從這里做實驗。

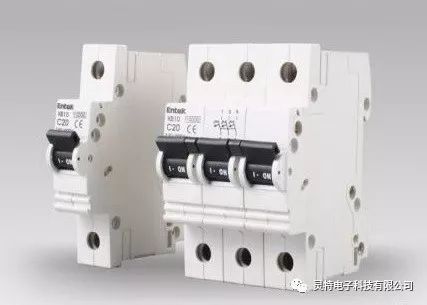

另外加裝了一個無熔絲開關，藉此可以讓系統接地或不接地。這個無熔絲開關必須注意電流量，由于接地的功能之一，是為了將漏電導地，以保護人員及器材的安全，因此如果使用無熔絲開關當作開關，則開關的容量不應小于供電總開關的容量。也就是說，當發生意外時，電力由總開關流出，經由接地的無熔絲開關導地，接地?zé)o熔絲開關絕對不能比總開關提早跳開，這樣就失去了接地的意義。如果您的總開關使用100A，接地開關至少應該使用120A以上，這是基于安全的原則。

行文至此，不論從哪個方向來看，這套電力系統遵循著安全以及可靠的原則，日后不論音響器材如何更換，它們都享受得到充足電力供應的最基本好處。當然，這是不計成本和本著「要做就做最好的」的精神來處理電源問題，您居住的環境也許沒有獨立的電筒可以使用，您家居附近也許沒有空地可以讓您接地，但無論如何，為音響準備一條獨立的電源線絕對是應該的。
