靈特溫馨提示：無論使用任何產品，一定要先熟讀看說明書！將說明書看懂，雖不能讓你精通成才，但肯定能避免因誤操作失誤而造成的損失。很多人不愿意花時間看說明書，面對分辨音頻接口這樣的事情就會產生困惑。經常接觸這器材設備，你會對常見的各種接口能一眼認出，何況在接口的旁邊一般都會加以標注，但如果遇到一款新穎的設備，那說明書就是你最快的“秘笈”。
今天小靈為廣大小白科普一下平時常見的音頻接口。這里需要說明，接口實際上是包括對“接口”（interface）和“連接器”（connector）這兩個方面的討論，“連接器”我們通常也稱之為“接頭”。 “接口”定義了電子設備之間連接的物理特性，包括傳輸?shù)男盘?hào)頻率、強度，以及相應連線的類型、數量，還包括插頭、插座的結構設計；而“連接器”則是在實現設備之間連接的形式。
☆模擬接口之TRS接口
其實日常生活中我們見得最多的就是TRS接口，看看下面的圖，是不是很熟悉？外觀是圓柱體形狀，通常有三種尺寸1/4"（6.3mm）、1/8"（3.5mm）、3/32"（2.5mm），我們平時見得最多，應用最大眾化的是3.5mm尺寸的接頭。

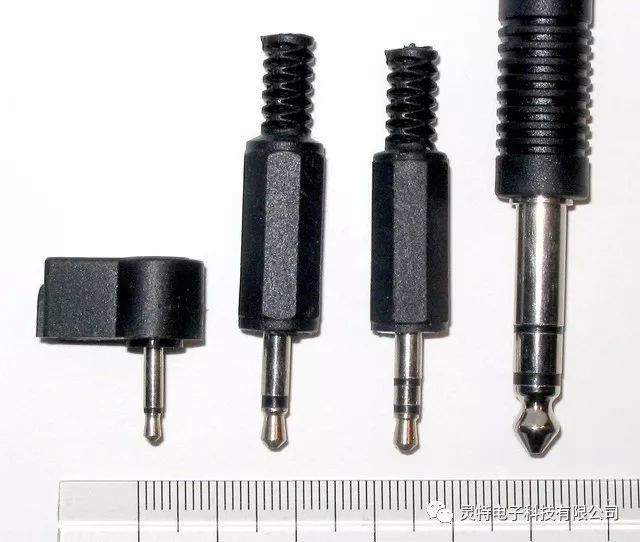

不同尺寸規格的TRS接頭

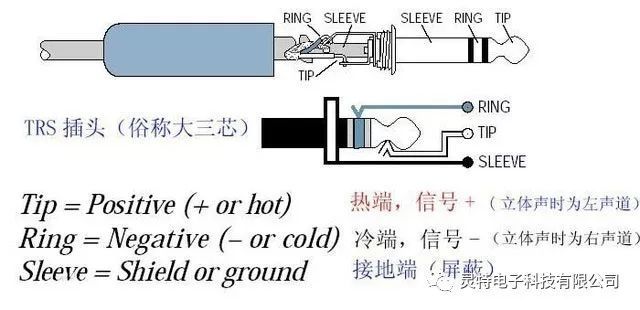

2.5mm的TRS接頭曾經在手機功能機時代火過一陣子，不過最后手機的耳機接口基本是3.5mm接口一統江湖（更甚至，現在水果帶頭把音頻輸出的3.5mm接口也咔嚓了）。而6.3mm的接頭在很多專業設備和高檔耳機上比較常見。TRS的名字由來和定義是Tip（signal）、Ring（signal）、Sleeve（ground），分別代表了這種接頭的3個觸點，我們看到的就是被隔離開的三段金屬柱。因此，3.5mm接頭和6.3mm接頭也被人稱為“小三芯”和“大三芯”。
TRS接口就是一個直徑2.5mm、3.5mm或者6.3mm（就是接頭直徑大?。┑膱A孔，其內部與接頭對應也有三個觸點，彼此之間被隔開。有人說不還有四芯的插頭嗎？沒錯，我們?cè)诙鷻C(jī)或隨身聽上見到的四芯插頭，多出來的那一段是用來傳送語音或控制信號。此外，還有一種用于耳機的四芯3.5mm插頭則是用于左右聲道獨立地線的。6.3mm的“大三芯”插頭可用來傳輸平衡信號或非平衡立體聲信號，也就是說它可以和我們后面要講的XLR平衡接口一樣，能夠傳輸平衡信號，一般較多用于專業音頻設備上。
當然，既然能加芯，那也可以減芯。二芯的TRS接頭可以用來傳送非平衡的單聲道音頻信號，比如電吉他用的線就是二芯的TRS線。所以，單從TRS接口外觀來看，我們不會知道它是否支持平衡傳輸；單從芯數來看，我們也不能確定四芯及以上的TRS接頭是否平衡傳輸，具體情況需要看設備。
☆模擬接口之RCA接口

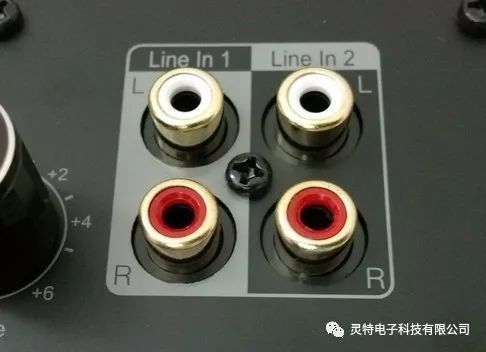

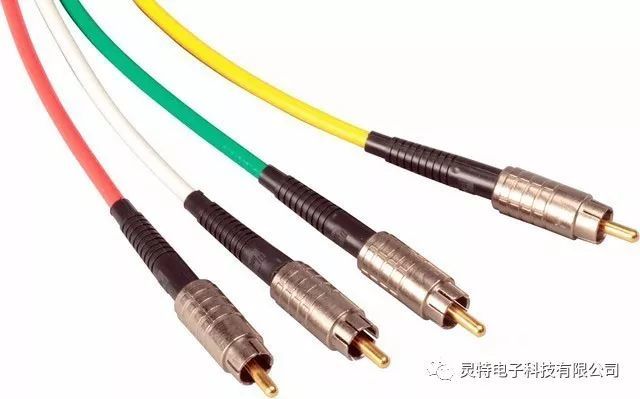

在我們?nèi)粘Ｉ钪校?a data-mid="249" href="http://www.hdsoihksdh.com/technology/a/ztpp--xsgfhyxdgldp.html">組合音響、電視、功放、DVD機等設備上都有RCA接口。RCA是美國無線電公司（Radio Corporation of America）的英文縮寫。上世紀40年代的時候，美國無線電公司將這種接口引入市場，用它來連接留聲機和揚聲器。它在歐州又稱為PHONO接口，而國內發燒友對它的稱呼則是“蓮花頭”。
RCA接口采用同軸傳輸信號的方式，軸芯是信號極，外沿一圈是地極。每一根RCA線纜負責傳輸一個聲道的音頻信號，因此，可以根據聲道數量的實際需要，使用匹配數量的RCA線纜。比如立體聲就需要兩根，5.1聲道需要5到6根等。
☆模擬接口之XLR接口

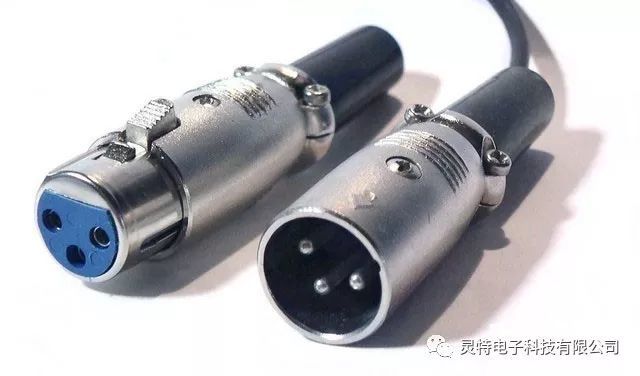

XLR接口我們常叫“卡農口”，因?yàn)橛蒍ames H. Cannon創立的Cannon Electric公司是它最初的生產商，最早的產品是“cannon X”系列，后來改進增加了一個鎖定裝置（Latch），于是在“X”后面增加了一個“L”；再后來又圍繞著接頭的金屬觸點增加了橡膠封口（Rubber compound），于是又在“L”后面增加了一個“R”。久而久之人們就把三個大寫字母組合在一起稱呼，就變成了“XLR connector”。

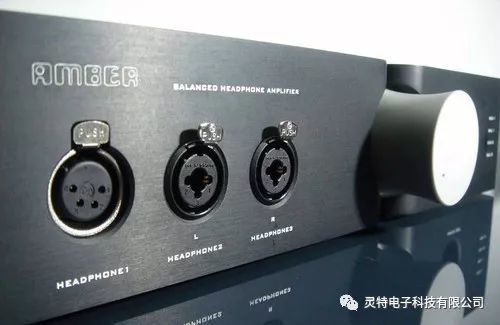

我們通常見到的XLR插頭是3腳的（當然也有2腳、4腳、5腳、6腳甚至跟多腳的），在一些高檔耳機線上，我們也會看到四芯XLR平衡接頭。XLR接口與“大三芯”TRS接口一樣，可以用來傳輸音頻平衡信號。這里我們簡單說一下平衡信號與非平衡信號。聲波轉換成電信號后，如果直接傳送就是非平衡信號，如果把原始信號反相180度，然后同時傳送原始信號和反相信號，這就是平衡信號。平衡傳輸就是利用相位抵消原理，將音頻信號傳輸過程中受到的其他干擾降至最低。 當然，XLR接口也跟“大三芯”TRS接口一樣，可以傳輸非平衡信號，因此從外觀上看不出來它到底傳輸?shù)氖悄姆N信號。
☆數字接口之AES/EBU接口
數字音頻接口方面，我們其實講的更多的是傳輸協議或標準。在接口的外觀上看很難看出它是哪類型的接口。我們首先說一下AES/EBU。
AES/EBU是Audio Engineering Society/European Broadcast Union（音頻工程師協會/歐洲廣播聯盟）的縮寫，是現在較為流行的專業數字音頻標準。它是基于單根絞合線對來傳輸數字音頻數據的串行位傳輸協議，無須均衡即可在長達100米的距離上傳輸數據，如果均衡，可以傳輸更遠距離。
AES/EBU提供兩個信道的音頻數據（最高24比特量化），信道是自動計時同步的。它也提供了傳輸控制的方法和狀態信息的表示(channel status bit)，還有簡單的誤碼的檢測能力。它的時鐘信號是由傳輸端控制，來自AES/EBU的位流。它的三個標準采樣率是32kHz、44.1kHz、48kHz，當然許多接口能夠工作在其它不同的采樣率上。

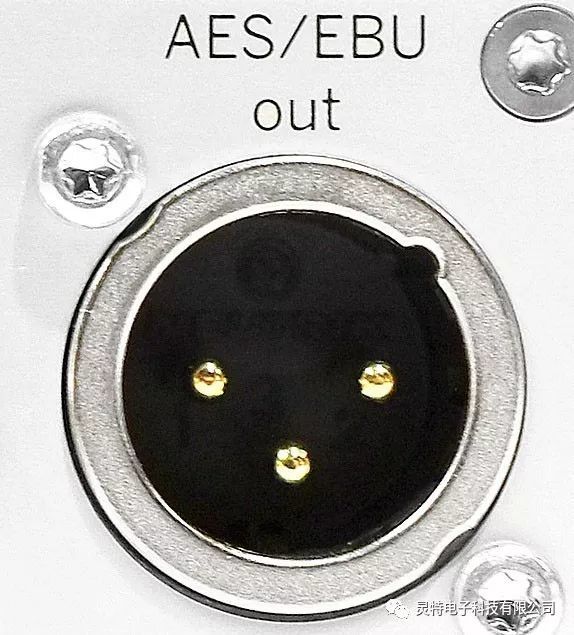

AES/EBU的物理接口有多種，最常見的就是三芯XLR接口，用來進行平衡或差分連接；此外還有后面要講的使用RCA插頭的音頻同軸接口，用來進行單端非平衡連接；以及使用光纖連接器，進行光學連接。
☆數字音頻接口之S/PDIF接口
S/PDIF是Sony/Philips Digital Interconnect Format的縮寫，它是索尼與飛利浦公司合作開發的一種民用數字音頻接口協議。由于被廣泛采用，它成為事實上的民用數字音頻格式標準。S/PDIF和AES/EBU有略微不同的結構。音頻信息在數據流中占有相同位置，使得兩種格式在原理上是兼容的。在某些情況下AES/EBU的專業設備和S/PDIF的用戶設備可以直接連接，但是并不推薦這種做法，因?yàn)樵陔姎饧夹g(shù)規范和信道狀態位中存在非常重要的差別，當混用協議時可能產生無法預知的后果。

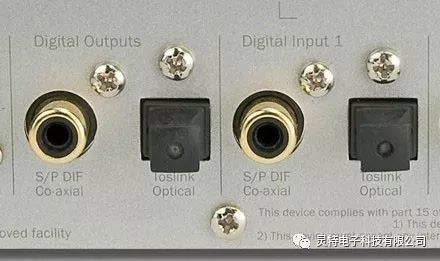

S/PDIF接口一般有三種，一種是RCA同軸接口，另一種是BNC同軸接口，還有一種是TOSLINK光纖接口。在國際標準中，S/PDIF需要BNC接口75歐姆電纜傳輸，然而很多廠商由于各種原因，頻頻使用RCA接口甚至使用3.5mm的小型立體聲接口進行S/PDIF傳輸，久而久之，RCA和3.5mm接口就成為了一個“民間標準”。后面我們會具體講到同軸接口和光纖接口。
☆數字音頻接口之同軸接口
同軸接口分為兩種，一種是RCA同軸接口，另一種是BNC同軸接口。前者的外觀跟模擬RCA接口沒有任何區別，而后者則與我們?cè)陔娨暀C(jī)上常見的信號接口有點類似，而且加了鎖緊設計。同軸線纜接頭有兩個同心導體，導體和屏蔽層共用同一軸心，線的阻抗是75歐姆。
BNC同軸接口的同軸線
同軸傳輸阻抗恒定，傳輸帶寬高，因此能夠保證音頻的質量。不過雖然RCA同軸接口的外觀與RCA模擬接口相同，但線最好不要混用，由于現在RCA同軸線并不是固定75歐姆阻抗，因此混用線會造成聲音傳輸?shù)牟环€(wěn)定，使音質下降。
☆數字音頻接口之光纖接口

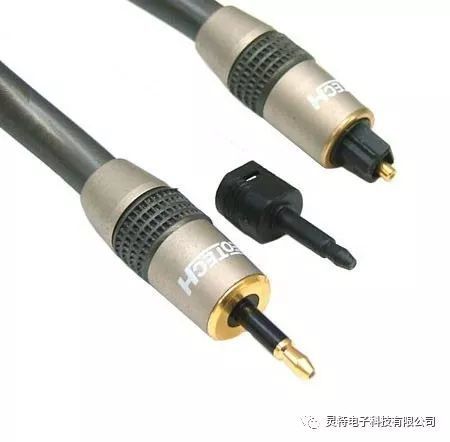

光纖接口的英文名字為TOSLINK，源于東芝（TOSHIBA）制定的技術標準，器材上一般標為“Optical”。它的物理接口分為兩種類型，一種是標準方頭，另一種是在便攜設備上常見的外觀與3.5mm TRS接頭類似的圓頭，內部由軟性玻璃纖維材料制成，是以光脈沖的形式來傳輸數字信號，因此單從技術角度來說，它是傳輸速度最快的。
光纖連接可以實現電氣隔離，阻止數字噪音通過地線傳輸，有利于提高DAC的信噪比。然而由于它需要光線發射口和接收口，而這兩個口的光電轉換需要用光電二極管，光纖和光電二極管之間不可能有緊密接觸，從而會產生數字抖動類的失真，而且這個失真是疊加的。再加上在光電轉換過程中的失真，它在數字抖動方面比同軸差了很多。也因此，現在光纖接口在民用領域逐漸淡出人們的視野。
Besides：
除了以上今天說到的一些比較常見的音頻接口類型，實際上隨著科技不斷進步，新的音頻標準和協議陸續被制定出來，比如I2S、CobraNet、EtherSound、Dante、AVB等等，在物理接口的實現方面更是五花八門，有用HDMI接口的，有用同軸接口的，有用RJ45接口的等等，下次小靈再跟大家好好聊聊。
