從物理學中，我們都熟悉一個完整的揚聲器單元就是一個電磁環能系統，將電能轉化為動能，驅動著揚聲器的振膜而發出響聲。前面跟大家聊了這個電磁系統中的“磁”，那今天剛好跟大家聊聊揚聲器中最重要的另一部分“電”，其中“唯一”直接而且必不可少的耗電大戶就是“音圈”。

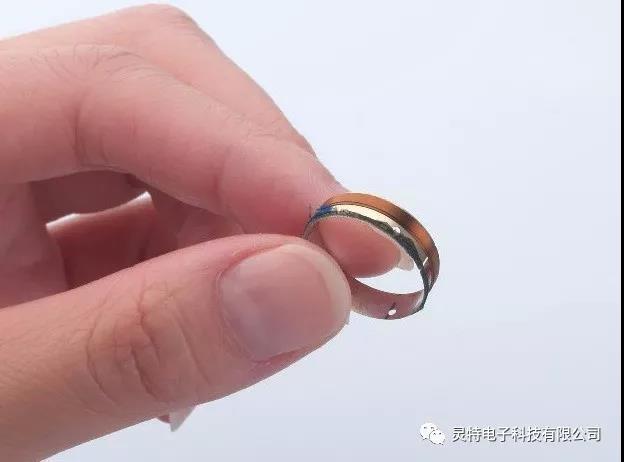

揚聲器高音單元的音圈

音圈是揚聲器振動系統的核心部分，通電后，即成為了一枚電磁體，與永磁體作用后沿軸方向前后運動驅動振膜發聲。音圈的沖程長度、力量、速度等都均會影響到音質。

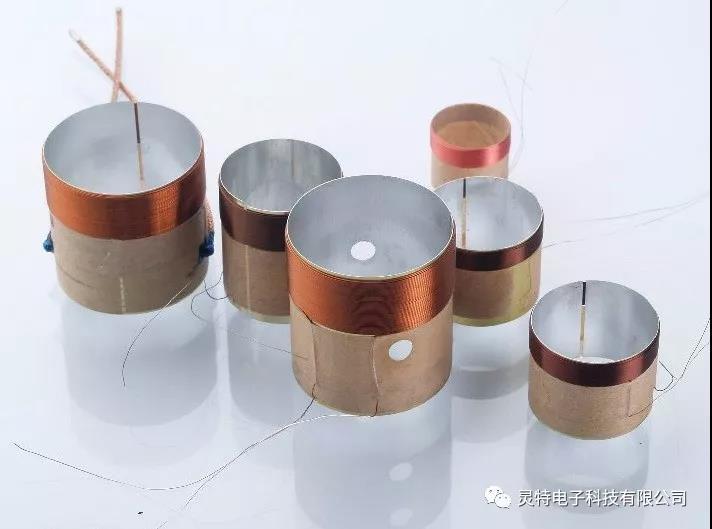

音圈

音圈基本由繞線管[線圈骨架]、導線繞制的線圈構成，并以引線和壓住引線的壓線紙的方式定型。在音圈工作時，會有部分電能轉換成熱能，音圈的溫度可以達到“很燙”的程度。因此繞線管的材質是有要求的，必須耐熱。通常使用的是鋁箔，鋁箔本身也可以用于散熱。也有使用耐熱塑料、防火紙的。

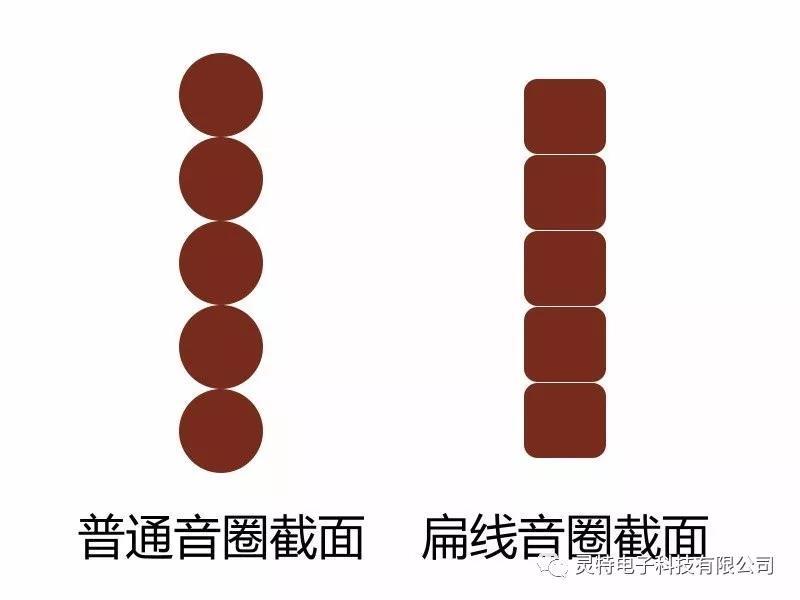

音圈導線截面示意

導線不能是裸線，它表層需覆蓋絕緣材料。線圈也是揚聲器功率大小的決定因素，“燒喇叭”實際上燒的就是音圈，因?yàn)橐羧?dǎo)線燒穿絕緣層而無法工作。絕緣材料能承受的溫度越高，音圈能承載的功能就越大，因此絕緣層成為提升功率的關鍵點之一，有的揚聲器宣傳當中提到使用了XXX耐高溫涂層，指的就是這個絕緣層耐高溫。

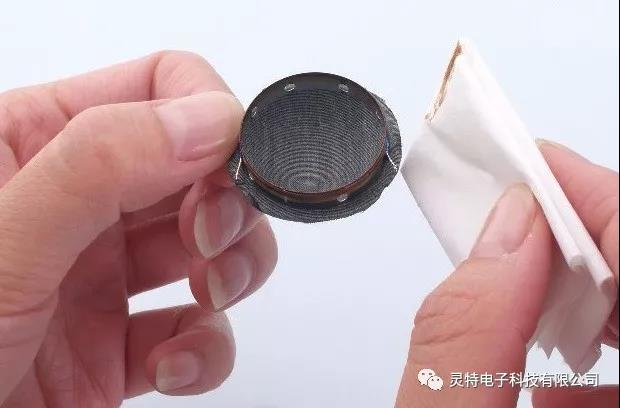

球頂絲絹膜高音揚聲器-擦拭音圈，可以看到磁液

音圈懸浮于磁隙當中，與之接觸的是空氣，空氣是熱的不良導體，提升音圈的承載功能，在磁隙中注入磁性液體能增加散熱效率。當然，磁液的作用不僅僅是散熱，它也能加大阻尼，對音圈的響應速度以及揚聲器的靈敏度均產生影響。

通常的繞制線圈的材料截面都是圓線，因?yàn)閳A形截面的線材加工是最為簡單的，但圓線的效率并不是最高的，看音圈截面示意就能明了，圓線音圈會浪費不少的截面空間，而扁線音圈對空間的利用更大，這樣就可以在相同體積占用的情況下，實現更高的電磁轉換效率，也就意味著更加強大的作用力與反作用力，即控制力可以提高更多。但扁線音圈的成本則非常高，因?yàn)楸饩€難以加工成型。

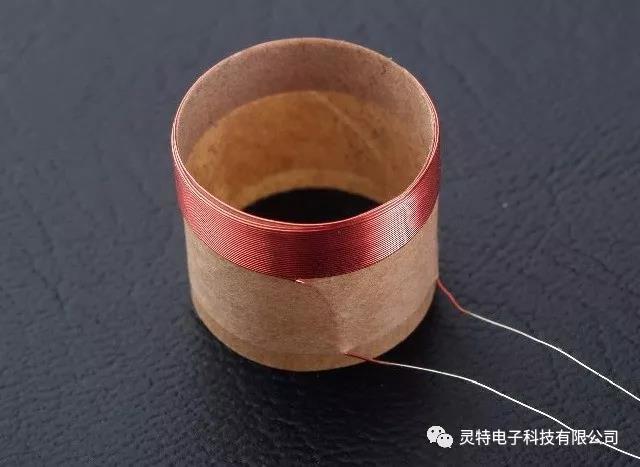

音圈

根據揚聲器設計需要，線圈可長可短。在很多音箱或者揚聲器的宣傳當中，我們常常聽到一個這樣的詞匯——長沖程設計。長沖程設計不只是與懸掛系統有關，跟音圈也有關，如果線圈不夠長，長沖程運動時，線圈會脫離磁隙，而降低了與永磁體的作用力，導致?lián)P聲器控制力下降。長沖程音圈通常運用于中小口徑的低音揚聲器設計當中。較大的沖程推動更大體積的空氣，讓低頻量感更加充沛。

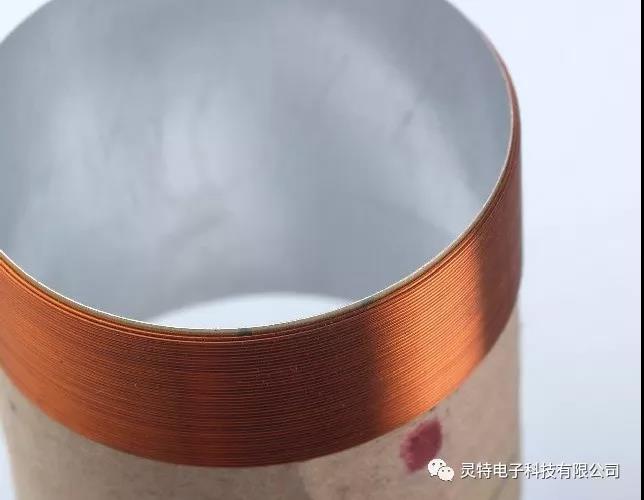

音圈截面示意

導線繞制也存在差異。音圈可以繞制成單層、雙層、4層甚至多層，繞制方法也存在平繞和連繞兩種，不同的繞制會導致不同的電磁轉換效率，電感量也會存在差異，導線的總長度對音圈重量也會產生影響，音圈的自重同樣也會影響轉換效率，轉換效率越高的，其高頻響應能力也會隨之提升。當然這里只是簡單提及，誰要深究的可以搜索相關專業詳細資料介紹。

導線導體的材料也各有不同，通常使用的是銅和鋁線，鋁的密度小，效率高，但鋁線的難以焊接，因此出現了銅包鋁線，即在鋁線表層覆蓋銅膜，銅包鋁線較好的平衡了材質的加工與自重之間的關系。很多廠商不樂意直接告訴大家什么是銅包鋁，而是提及一個“CCAW”，其實是一樣的，只是CCAW[Copper-Clad Aluminium Wire]看上去更加洋氣一些罷了。銅包鋁線被較多的運用于耳機揚聲器的設計當中，因?yàn)檫@些揚聲器對音圈的自重非常敏感。
