說了這么多天的音箱的東西，也總該來湊個音箱來揪揪了，那么看看我們拼個完整的音箱還要知道些啥吧。當然，不是隨便弄成個四方盒子就能叫好音箱的，還得了解下面這些基礎知識，才會更懂怎么拼一個好音箱。但是，如果你跟小靈一樣懶的話，學懂今天的推文，也能讓你選購到一套好音箱呢。
雖然單獨一個揚聲器給上信號也能發聲，但聲音會變得很小，這是為什么？因?yàn)閾P(yáng)聲器振膜工作時，會同時驅動振膜前后的空氣形成兩組聲波，但這兩組聲波的相位相差180度，也就是說，這兩組聲波峰谷相對，會相互抵消，使得聲壓下降，這和一些煲箱軟件的降噪原理有些相似。為了讓聲音變得更有效率，揚聲器需要配合板子使用，這些板子被稱為障板。這些障板的不同組合，形成了不同的箱體，與揚聲器配合形成不同的結構，這些結構被稱為聲學結構，它決定了音箱的一些基本特征。

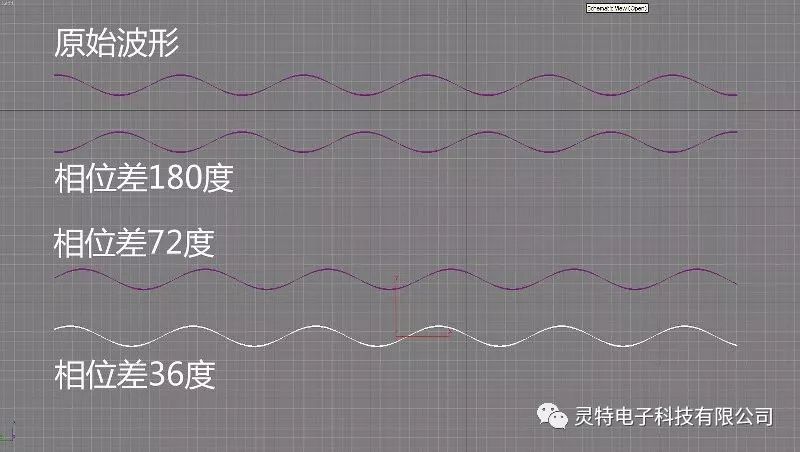

波形相位差演示
目前最為常見的有倒相式，其次是密閉式。
密閉式
密閉式，又叫密封式。顧名思義，即完全封閉的結構，它的設計目的就是為了完全阻斷揚聲器向后驅動時發出的聲音。這種聲學結構簡單，便于設計，它曾經是音箱的主流形式，也是土炮黨所鐘愛的一種結構。但隨著有源音箱的發展，密閉式的聲學結構不再顯得那么受歡迎，主要原因是密閉式不利于散熱，對于內置功放模塊的有源音箱來說，這種結構會降低電氣方面的安全性。

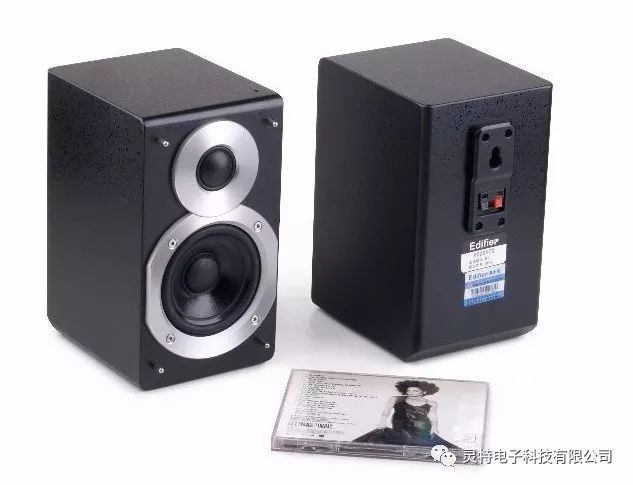

桌面級密閉式無源音箱
密閉式在聲學性能方面有著天然優勢。它將揚聲器后方空間完全包裹，形成一個封閉的空間，它與外界容易形成氣壓差?；蛟S這個概念不好理解，可以做個實驗，找一個空可樂瓶，擰緊蓋子，然后輕輕捏瓶子，感受一下瓶子反向的作用力，然后擰開蓋子，再次捏捏瓶子，是否感到瓶子的反作用力變小了？

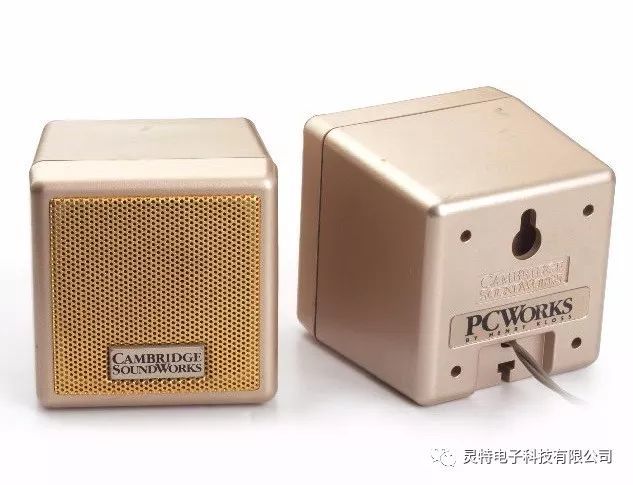

桌面2.1音箱的密閉衛星箱
當揚聲器工作時，振膜會前后驅動，箱體內的氣體的體積會產生變化，隨之而來就是氣壓產生變化，它會與外界的氣壓形成相互作用力，向內或向外頂托振膜快速回位，如同有個“空氣彈簧”一般，這個特點決定了密閉式聲學結構的音箱會具有良好的響應速度。通常情況下，密閉式能讓聲音變得干凈清晰，具有質感，具有良好的響應速度，整體不會拖泥帶水，低頻衰減平滑柔和。但同時，這個特性也會限制振膜的行程距離，使得推動的空氣體積變小，這會降低效率，尤其是低頻的量感。
倒相式
前面提到，揚聲器工作時，會前后驅動空氣發出兩組聲波，密閉式采用封閉箱體阻斷向后的那組，這樣會降低發聲效率，有無辦法讓向后的聲波也被利用起來呢？答案就是將聲波導出來。在“音箱上插一根管子”，就是倒相式聲學結構，那根管子叫導聲管，也叫倒相管，它能將揚聲器向后發出的聲音相位翻轉導出，這就是“倒相”的意思。這樣處理過的聲波與先前發出的聲波不會峰谷相對產生抵消作用，而會相互疊加，實現更大的聲壓，這也是倒相式結構低頻量感相對充沛的原因。

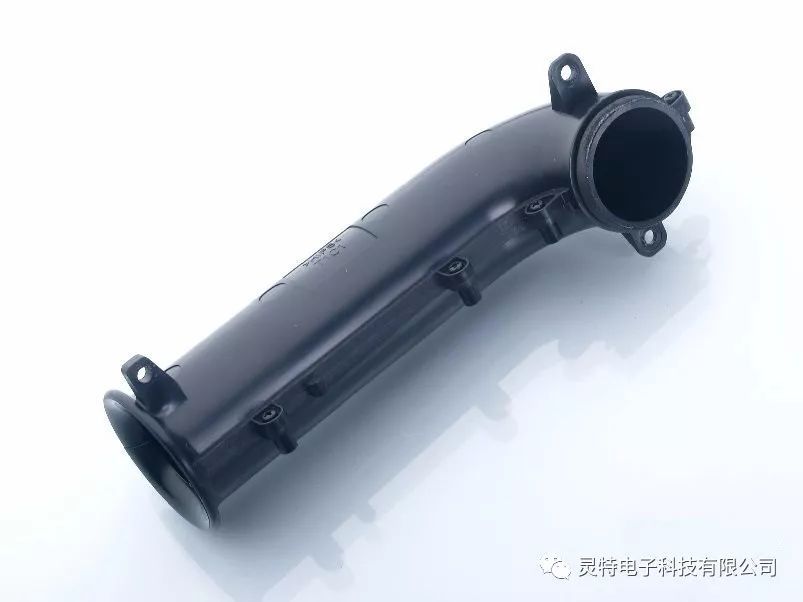

倒相管
你或許好奇，聲音經過導出，相位會再次翻轉嗎？為什么倒相箱對低頻量感改善明顯，而對中高頻量感影響較小呢？倒相式的工作原理并非“導出”這么簡單，它受到箱體容積、倒相管截面面積、長度等多種因素音箱，它真正的工作原理是利用聲箱共振，共振效果和頻率可以通過公式計算。一般情況下，箱體容積越大，低頻下潛越深，瞬態則容易變差，倒相管長度越長，下潛越深，瞬態越好，量感會降低，效率降低。箱體多大、倒相管多長合適？需要經過計算，不正確的設計都會導致聲音劣化。這里所說的，也只是一個基本特點而已。需要明確的概念就是，倒相不只是簡單的將聲音反相導出。

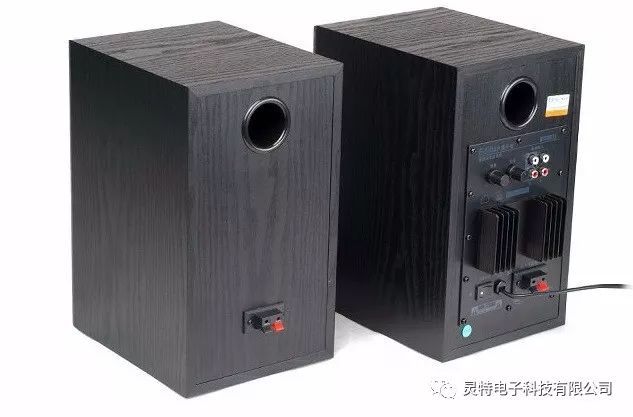

后倒相式有源音箱

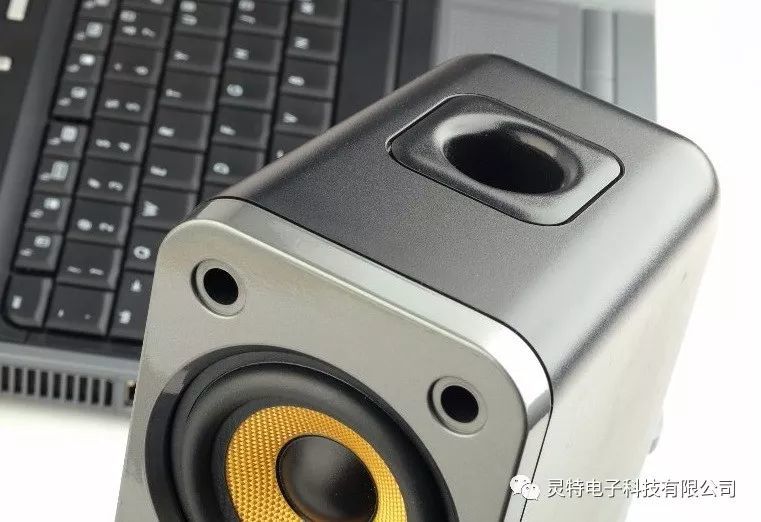

微型音箱的頂部倒相孔
倒相式又分為前倒相、后倒相，即指的倒相管的指向，這兩種形式最為常見，也有將倒相管開在頂部的。倒相管的指向?qū)Ρ旧聿粫?huì)影響性能，但會影響擺位，例如后倒相的音箱，擺放時應該注意離墻位置，避免過度反射造成的聲音渾濁。
相比密閉式聲學結構，倒相式在低頻下潛和量感方面的優勢是天然的，這種聲音的趨勢也迎合了大部分人的聲學審美標準。倒相式還可以通過倒相管交換聲學腔體內外的氣體，帶走熱量，這種結構，用于有源音箱設計時能提高電氣穩定性和安全性，因此大部分有源音箱均采用倒相式。
被動振膜式
被動振膜，又叫被動輻射器、空紙盆。它也是一個發聲器，但它本身不具備主動驅動力，它不包含驅動系統，它依賴主動揚聲器工作時，壓縮聲學腔體內的空氣，被驅動而發聲。這種技術出現得很早，但真正被廣泛使用，是隨著微型音箱的興起而來，是在增加振膜的驅動面積，以推動更大體積的空氣獲得低頻量感。這種結構也是全封閉的，因此腔體內外也容易形成氣壓差，而產生相互頂托振膜[包括主動和被動的]的效果，這點和密閉式結構相似，但聲音特點卻并不相同。這取決于主動振膜和被動振膜的面積比例，如果被動振膜很大，甚至大于主動振膜，振膜每個面積單位獲得的作用力就相對小，頂托作用就不會明顯，聲音的響應速度會變慢，振膜的容易失控，反之，如果被動振膜較小，頂托作用就明顯，聲音的表現就會有類似密閉式結構的特征。
箱體背面的被動輻射振膜
在有些權威的聲學書刊中，將被動振膜式視作倒相式的變型，由于其特殊性，將被動振膜作為單獨的一類來說明。
其他特殊結構
還有一些特殊結構的音箱，例如低音音箱采用的Cannon結構，還有Bose妙韻的Acoustic Waveguide Speaker Technology 音頻導波管結構，以及渦旋結構等等。還有在有源音箱中不常見的號筒結構、迷宮結構等。

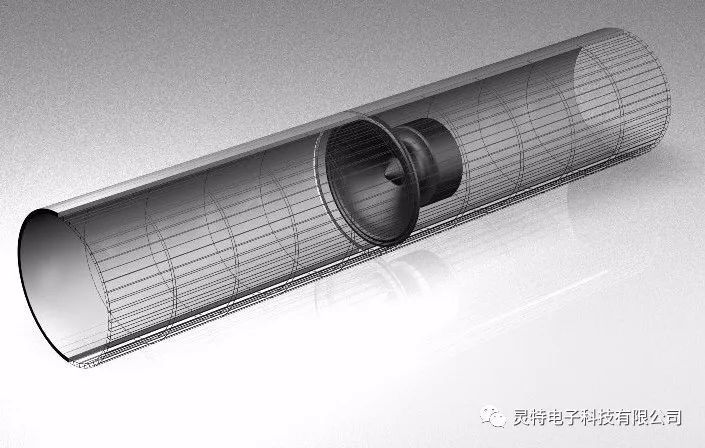

Cannon結構簡單示意

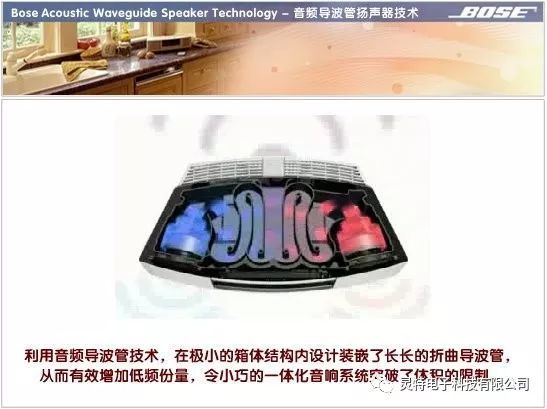

coustic Waveguide Speaker Technology 音頻導波管揚聲器技術示意

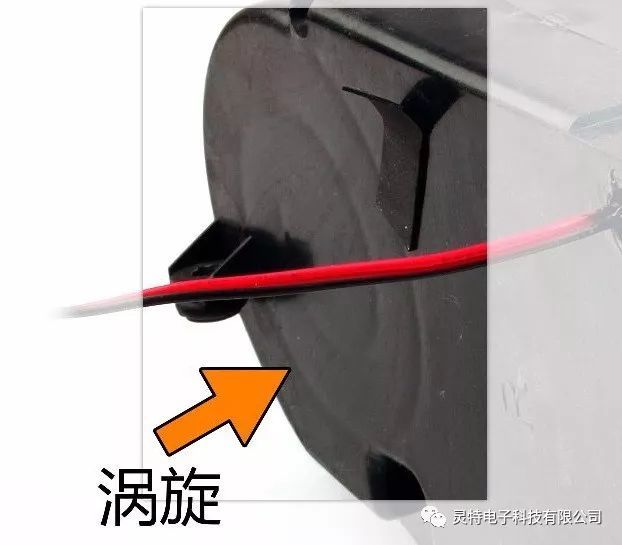

一體化音響系統-渦旋結構
了解了音箱箱體的多種結構形式了，那接下來看看做一個音箱還要注意啥吧。箱體僅僅依賴材料的物理特性也是無法達成理想狀態的，在箱體設計中，還有很多強化的手段，以實現更好的避免或者消除箱振帶來的負面影響。
使用厚重的板材
這是最簡單，也是最有效的強化措施之一，但它會導致制造、運輸成本的大幅攀升。關于板材的內容，大家可以翻看小靈的歷史推文。
箱體的聲學設計
箱體通常采用方體造型，采用什么高度、寬度、深度，是有講究的，合理的設計，能降低箱體內駐波的負面影響，也就降低了箱振的負面影響。音箱的邊長為波長的1/2或者整數倍頻率下容易產生駐波，如果2個邊為一樣時，駐波的能量更大。因此正方形截面的箱體是存在聲學設計缺陷的。低頻波長較長，一般低音炮是不是會因?yàn)檫呴L不夠低頻波長的1/2倍而不發生低頻駐波呢？理論上如此，但不表示低音音箱箱體內不會產生駐波，因?yàn)閾P(yáng)聲器發出的不只是單純的低頻信號，這些“雜波”會調制合成成新的波形，最終產生駐波，這還只是復雜情況中的一種。
通常說的，長寬比為黃金比例時，聲學效果最理想，其實也不盡然。這里列出一張表，是前輩們總結整理出來的。

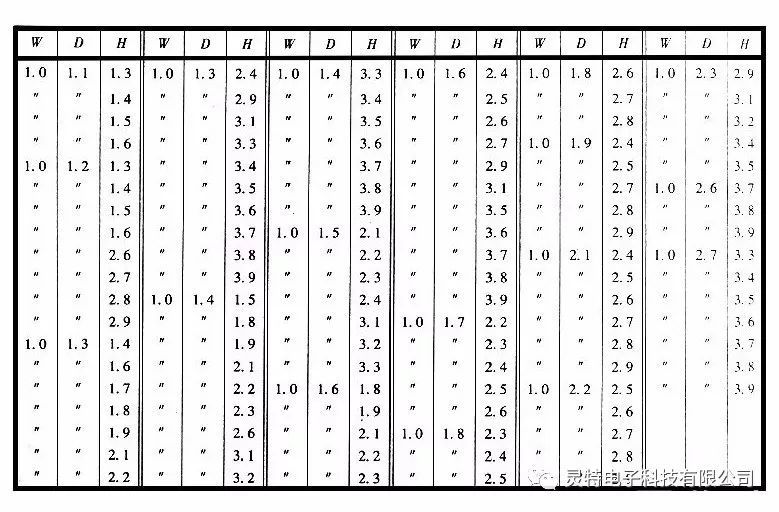

對消除駐波負面影響最為有利的音箱尺寸比
密封措施
在安裝揚聲器與功放模塊時，加入一層柔性材料，能增強箱體的密封性。它能保證不發生不應該的聲壓泄露，這也是俗稱的漏氣，漏氣可能會揚聲器的聲波產生相互干涉，劣化頻響。對于密閉式的聲學結構的音箱而言，防止漏氣尤為重要。通常來說漏氣點靠揚聲器越遠，產生的干涉就越嚴重。安裝于揚聲器與箱體之間的密封柔性材料，還能緩解揚聲器與箱體之間的振動傳導。

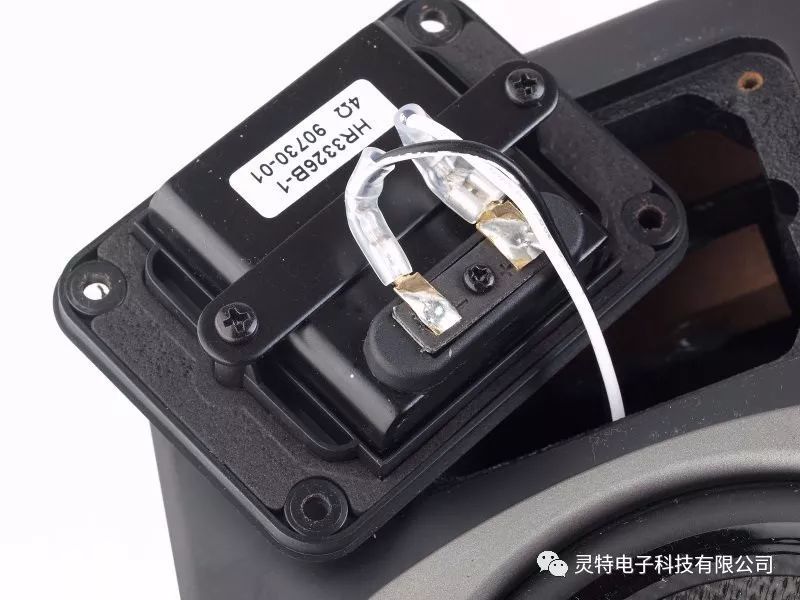

折疊振膜高音揚聲器背面
密封措施是必須的，這點大部分音箱都做到了。不過有些卻做得不夠好，密封是否嚴密，也和安裝工藝相關，也和箱體材料有關。如刨花板，它的鋸面粗糙，難以做到完全密封，板質酥松，螺絲生根困難等等，都會導致密封不嚴的問題。

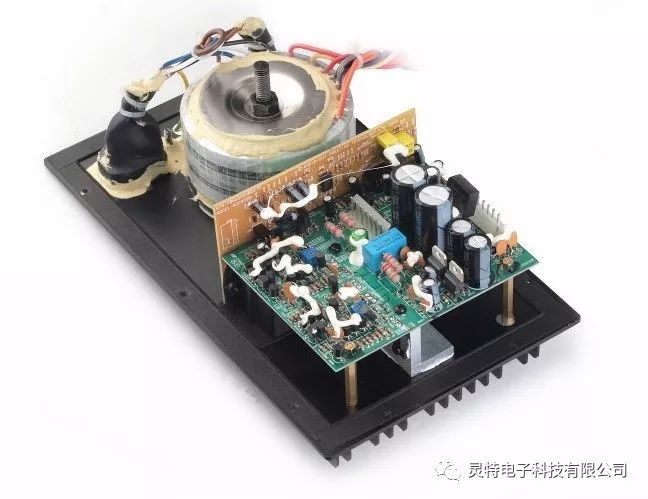

有源監聽音箱-功放模塊
在箱體內刷瀝青，是DIY常用的箱體強化手段之一，它除了改變板材阻尼特性之外，瀝青也是極好的密封材料。
加強筋、加強框架以及阻尼膠
在木質箱體的設計中，經常會利用一些邊角木條貼附到箱體內壁上，這些邊條主要用于強化箱體，被稱為加強筋。這是一種簡單的加強方式，成本也不太高，因此被普遍采用。

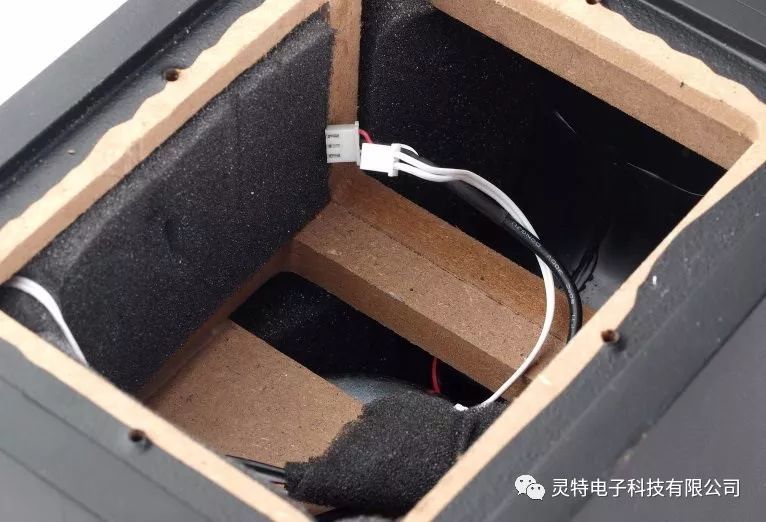

有源音箱-箱體內部

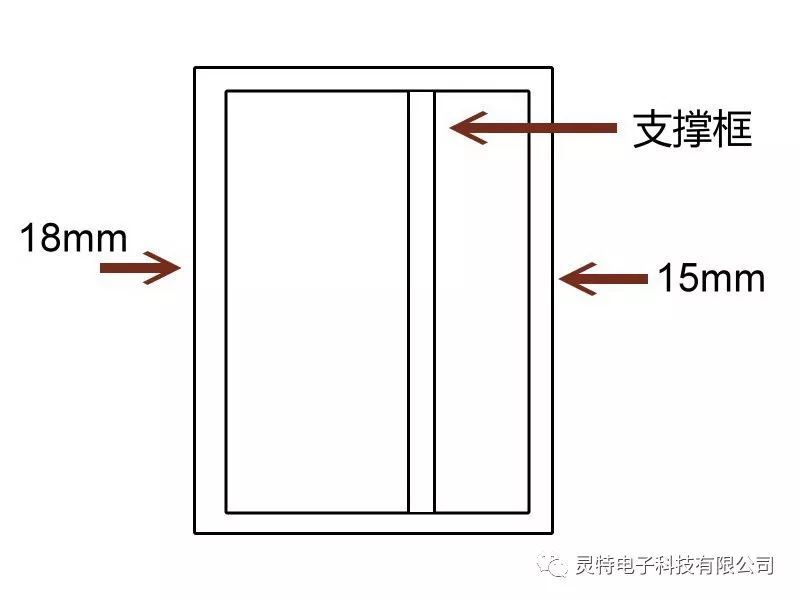

箱體加強筋結構示意
有些產品則在箱體設計時，使用加強框架。加強框架對障板的支撐力度則明顯要優于加強筋，但成本上則要高出不少。

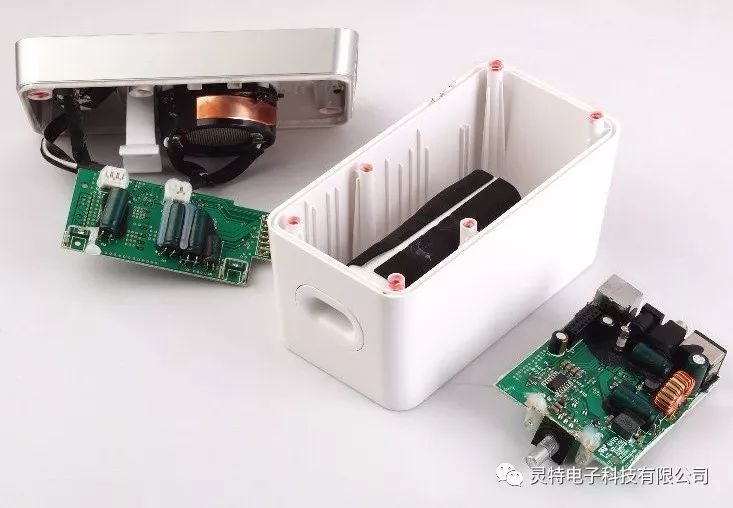

微型塑料音箱的加強筋
塑料箱體也有類似加強筋的設計，只不過這些加強筋在開模時就設計好了，而不是利用邊角料來強化。
沒有哪種材料是完美的，因此通過覆蓋一層其他物質是原有材料變成“復合材料”，以實現更理想的物理特性。在箱體內部涂刷阻尼膠是一種比較理想的辦法。這種方法讓箱體制造變得繁瑣，因此沒有成為主流形式。
吸音材料

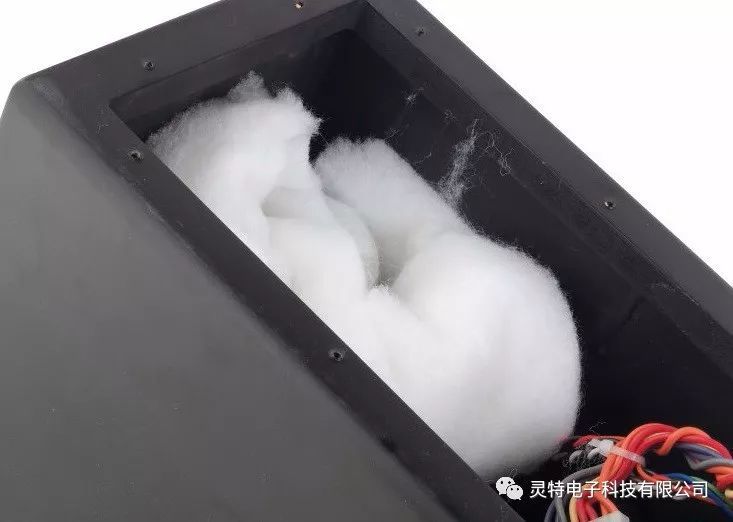

音箱里的吸音棉
吸音材料的作用是用來抑制內部聲壓的上升，它能有效的降低駐波的影響，尤其對300Hz以上的頻率有效。
吸音材料通常為玻璃、石棉、醋酸、尼龍等纖維，看上去都象一團棉花似的，因此俗稱為吸音棉。玻璃纖維容易產生碎屑，如果附著在人體皮膚或者呼吸道內壁上時，會影響人體健康。實際上，現在音箱基本不再使用玻璃纖維作為吸音材料，而多采用尼龍纖維和海綿片的方式。但這些材料又易燃，在有源音箱中使用時，會降低音箱的安全性，使得很多有源音箱拒絕使用吸音材料。而無源音箱則無安全性問題，因此使用吸音材料的還是占大部分。吸音材料的不同以及不同的安裝方法，對聲音也有一定的影響。
好了，音箱里該有的基本東西，咱們都說了一個遍了，再配上適當?shù)穆萁z和相應的接線端子，那么就可以動手組裝一只DIY音箱了，關于端子的內容，大家可以翻看小靈之前的推文，也有過詳細介紹的。只有真正動手“折騰”過一只音箱，才會更明白音箱的內部結構，這所謂理論與實踐相結合了，呵呵！不說了，小靈糾纏工程師去拆音箱了~~
