“分割振動”，又是一個只有工程師才通宵的專業術語，對于一般人而言更是讓人繞不著北的東西，但這東西又在時刻破壞者我們音響系統的音質。從一個日常物理現象來說起吧。我們在一個盛滿清水的大盆子中央滴入一滴水。

水滴激起漣漪

會發現激起的漣漪向四周擴散，當漣漪觸及水盆壁時，會被反射回來，反射波會干涉依然持續擴散的漣漪。如果用滴管持續的有節奏的往中央位置滴入水滴，會激起一波又一波的漣漪，然后產生一波又一波的反射波，這些波相互干涉，整個水面已活躍起來，漣漪已經沒有之前那么清晰。

實際上，在電動揚聲器工作時，也會遇到這樣的問題，音圈通電后，變成電磁體，與永磁體產生作用力，連續驅動振膜發聲。但這個過程不能視為簡單的活塞運動，振膜不是完全的剛體，其運動時，本身會象水面一樣會產生形變。波形沿著由音圈與振膜粘合處向四周和前端傳播，到遇到折環時，波也會漣漪一樣被反射回來，從而與其他波形相互干涉。

波的干涉

實際情況比水滴濺出漣漪要更加復雜，因為驅動頻率高得多，變化也快得多。但頻率達到某個值時，振膜因為波的相互干涉而形成區域化的振動。中物理中，有個“波的干涉”的實驗，其實驗情形與我們提到的現象有些相似，可以借鑒，這樣更加形象一點，因為我們沒法用相機拍下振膜的振動時的樣子。

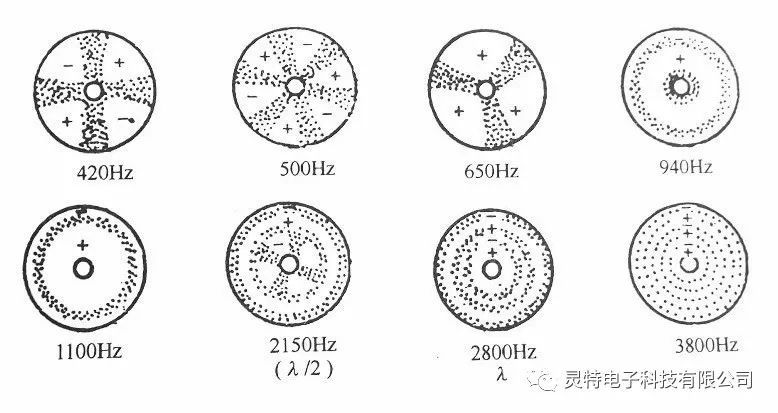

160毫米振膜在不同頻率下的分割振動

上圖為一張160毫米振膜在不同頻率下產生振動的情況，可以發現振膜在不同的頻率下被無形的分割成多個區域，某些相鄰的區域振動相位還互為反相。這種成區域的局部振動，就叫分割振動。

分割振動的成因相當復雜，一言半語很難說透徹，只能淺談。在揚聲器工作時，尤其大功率工作時，揚聲器自身的部件，包括不該振動的部件，例如音圈、盆架等實際也在振動，甚至揚聲器、音箱本身都在振動，箱體內外的氣體對振膜的頂托等等，這些都會對分割振動最終出現產生作用。成因太多了，我們只需要知道有這么一種現象的存在，它對聲音的保真度的負面影響非常大。

通過簡單了解分割失真知道，振膜作為振動的傳播媒介，本身的物理特性也會影響到分割振動的劇烈程度，理想的材料就是剛性好并且內阻尼較高的膜片。剛性好不易形變，內阻尼較高則振動后會快速衰減，但似乎這兩個特性是相對立的，實際情況是剛性好的材料，內阻尼低，例如金屬振膜，剛性較差的材料，內阻尼高，例如塑料振膜和紙基振膜。

如何在這兩者之間取得平衡？各家紛紛在試驗各種復合材料，各種涂料……以改善其物理性能，達到降低分割振動對硬質的負面影響的設計目的，實際上，揚聲器發展到今天，已經不再是簡單的聲學范疇的東西，電動揚聲器基礎結構已經定型數十年并沒有太大的改變，要實現突破，從材料上入手能獲得很好的收益。實際上，揚聲器已經和材料工業的發展密不可分，每一次新材料的誕生都能推動揚聲器整體設計水平的進步。

到現在，仍然沒有哪種振膜能稱得上完美，各類材料各有優缺點，在某些產品的宣傳文檔當中，稱使用了德國的蠶絲、美國的涂料、日本的工藝制造的振膜可以徹底消除失真，這是忽悠。即便未來材料再度大的進步，對于電動揚聲器而言，分割振動也是難以完全克服的。這也使得電動揚聲器在某些方面難以突破。

雖然分割振動不可消除，但負面影響是可以降低的。這種物理現象對音質有著顯著的負面影響，因此也就出現了改造振膜材料的物理特性，遏制分割振動的各種技術手段。不過值得強調的是，現有的技術手段都只能降低分割振動的不良影響，而不是完全杜絕失真的發生。在技術文檔當中，通常會“消除分割振動”的措辭，這是忽悠，也常常會看到“降低分割振動”這樣的詞匯，這算比較規矩的用詞，不過降低分割振動的程度是多少，是1%還是10%，這個是難以量化的。

振膜加強筋

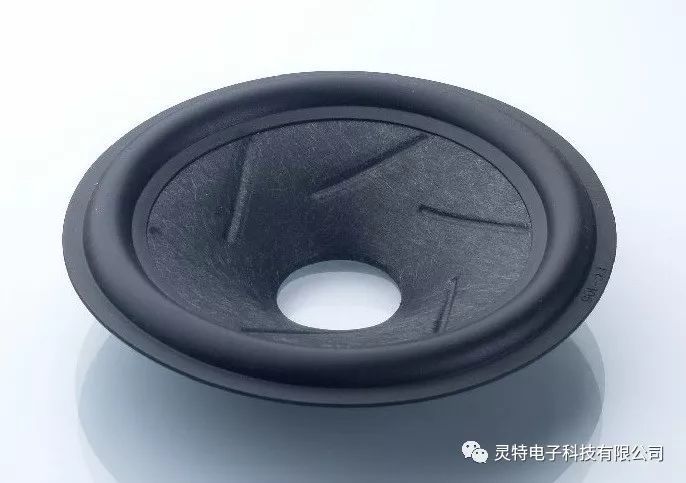

壓制了加強筋的羊毛盆[紙盆]

在少數音箱用揚聲器振膜上能看到壓制的螺旋排列或者放射排列的凹槽，這是振膜加強筋。它的主要作用是增強振膜的剛性，降低振膜在振動時的形變，加強筋對增強振膜的內阻尼亦有幫助。加強筋大部分靠壓制而形成，也有少數采用實心加強筋的設計，設計目的相同，不過實現方式有差異。

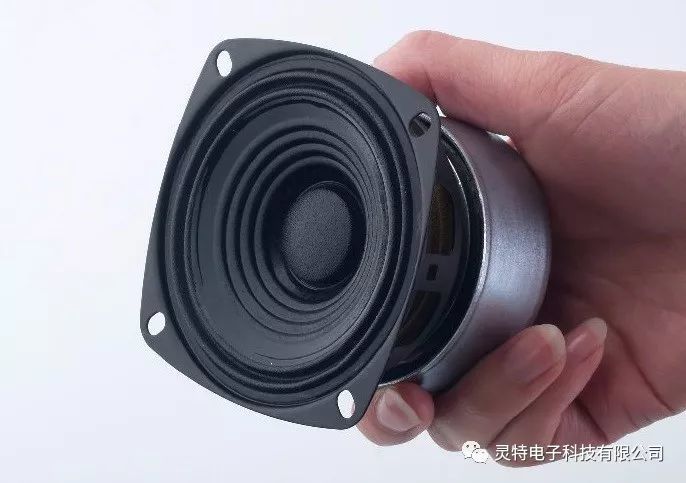

揚聲器振膜上的環狀加強筋

使用加強筋，對高頻的響應亦有幫助，全頻帶紙基振膜揚聲器上環狀加強筋就能起到這樣的作用。

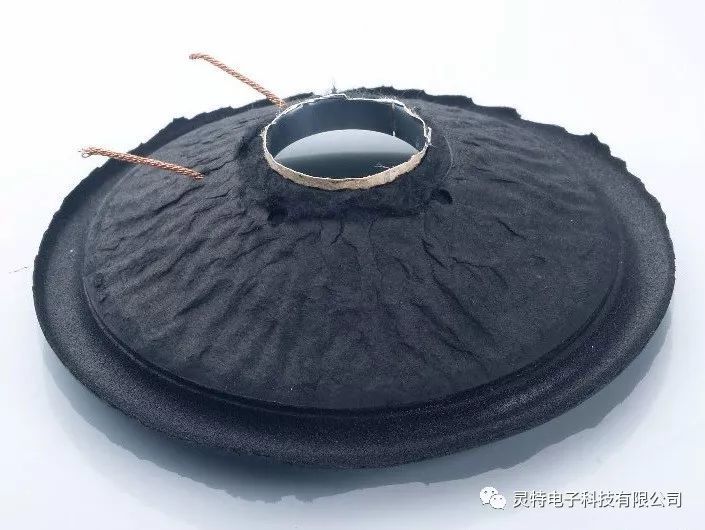

錐形低音揚聲器-振膜的背面

有些振膜，尤其紙基振膜，在撈型[紙基振膜的一種工藝]過程中，讓紙漿自然堆積，形成天然的褶皺，這種褶皺也能起到加強筋的作用，不過一致性相對差。這種做法多用于紙基振膜的低音揚聲器。

復合材料振膜

“復合振膜”是音箱、耳機、揚聲器廠商特別愛提的一個高頻詞。這個詞暗示了研發的嚴謹以及大量的研發成本，實際上，現在主流的振膜材質當中，已經沒有單純意義的單一材質。復合材料這個詞被濫用，已經失去表達能力。

以紙基振膜來說，大致又可以分為闊葉樹紙漿、針葉樹紙漿，它們的纖維依據樹種的不同而不同，在制造過程中，往往還會加入其它纖維來改善物理特征。塑料振膜也可以通過不同塑料顆?；旌蠈崿F(xiàn)改變，雖然它們看上去差不多。即便是金屬振膜，主要也是合金材料。

也有將不同材質以多層的方式結合到一起的振膜，例如在紙膜上覆蓋鋁膜、多層不同紙漿的紙膜等等，這種材料又俗稱“三明治”結構。實際上多少層并沒有要求，關鍵看設計。其加工手段也各不相同。例如鋁合金的氧化工藝，它在鋁膜表層氧化出一層氧化鋁，正背面各一層，形成多層結構的復合材質。

涂層

現在大部分振膜、尤其是高音振膜會使用到涂層，在振膜表面形成一層均勻的覆蓋，各家的涂層不盡相同，也是不宣之秘，實際上涂層大部分時候是起到形成多層結構的振膜的目的，對于紙基振膜來說，涂層還可以起到隔絕潮濕空氣的目的。

并不是所有涂層都是均勻的，也有少量在振膜背面實施不均勻涂刷的方式，其作用與紙盆撈形后形成的褶皺作用相近。

振膜的形狀

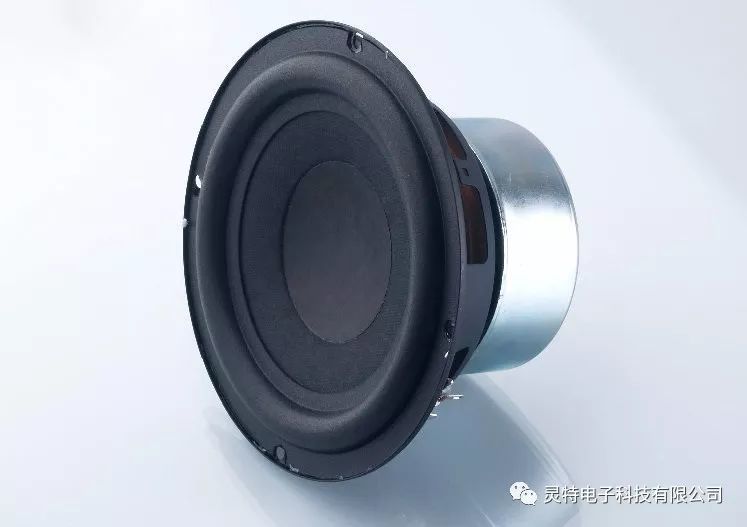

直線錐體揚聲器

錐體振膜的形狀，包括三類，直線形、指數型[喇叭花形]、拋物線型[碗盆]等。其中直線型錐體最為常見。這種錐體容易出現高頻諧波，一般常用于低音揚聲器的設計。

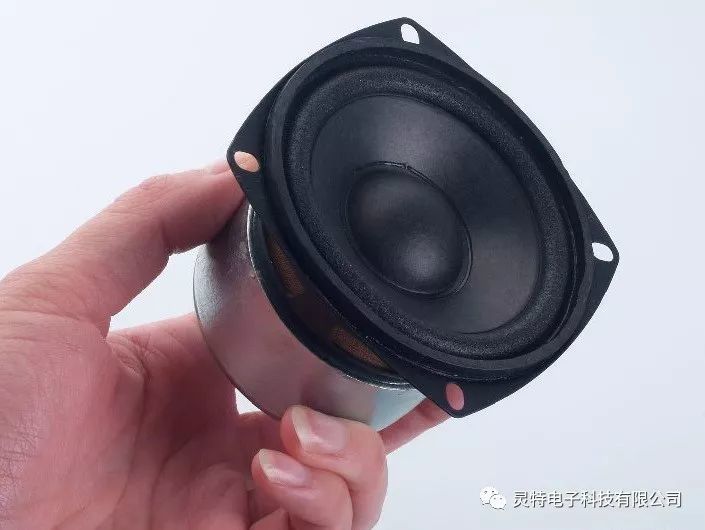

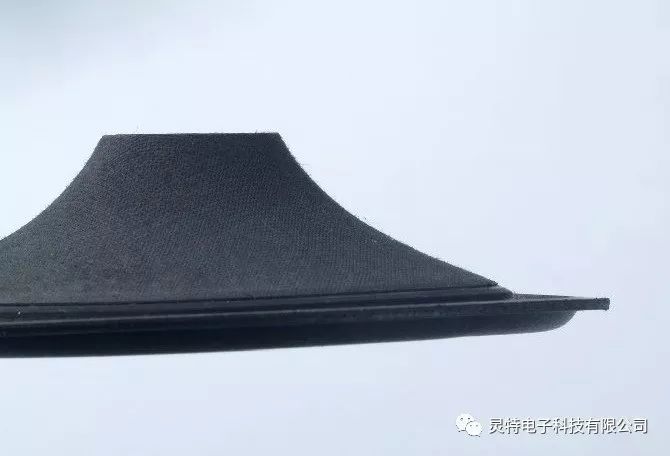

指數型錐體振膜

指數型的截面線條向內彎曲，從而形成喇叭花的形狀，因此指數型錐體又俗稱喇叭花。這種錐體也會生成高頻諧波，但頻率要高得多，比較適合中頻和全頻帶揚聲器的設計當中。

拋物線型錐體揚聲器

拋物線的截面線條向外彎曲，看上去和日常使用的碗很像，因此也被俗稱為碗盆。這種錐體以前很少用到，它在高頻部分容易出現衰減很快的諧波，因此多半被用于低音揚聲器的設計當中。不過現在也越來越多的小口徑揚聲器使用拋物線型振膜了，促成這種結果的原因是多樣的：材料本身有進步、外觀的需要（拋物線型振膜看上去很美觀）、設計目標的轉變……等等。

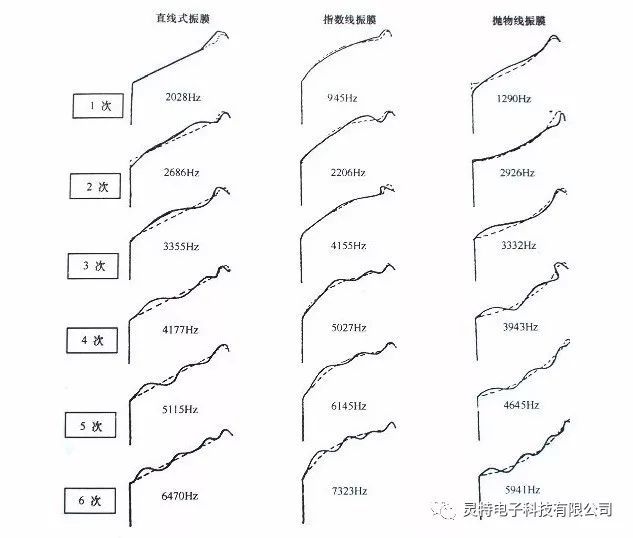

直線型、指數型、拋物線型錐體振膜振動的模式

此圖可以看到三種錐體振動時的不同，這是典型狀態下的對比，不同的材質、口徑也會產生不同的差異。需要了解的是，形狀影響振動情況，同樣也對分割振動產生影響，合理的利用，可以降低負面作用。

今天提到的“分割振動”，其實只是電聲學中眾多技術難點中的其中一點，在推文中要再深究已經是不實際了（不然人家高校也不用專門開設電聲學專業啦），提出來權當拋磚引玉讓更多有興趣有發明頭腦的大神和愛好者能提出更多改善音質的創新建議。
