昨天我們說了分頻器對于多揚聲器單元音箱而存在的必要性，表明了多單元音箱如果沒有分頻器合理切割各個單元的工作頻率就會引起聲音的絮亂。然而分頻網絡還有更重要的另外一點卻被各個廠家宣傳時被刻意忽略的，那就是關于分頻網絡的“相位”。關于這個點，網上能比較通俗說清楚的文字還是比較少的，那么小靈就做一次搬運工，整理了一下關于分頻器相位的文字，做成今天的推送和大家聊聊吧。

多單元的設計，不管是音箱還是耳機，理想化的結果都是多單元能夠相互完美配合，但這種情況基本只存在于設計師的腦?；蛘逷PT，現實總會被“相位”問題攪亂。

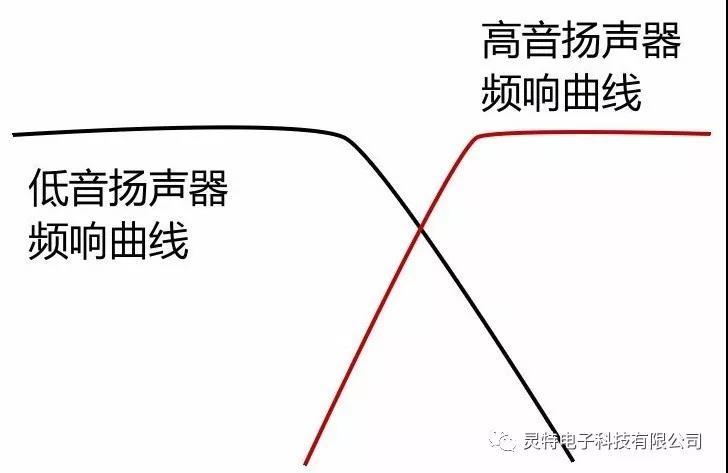

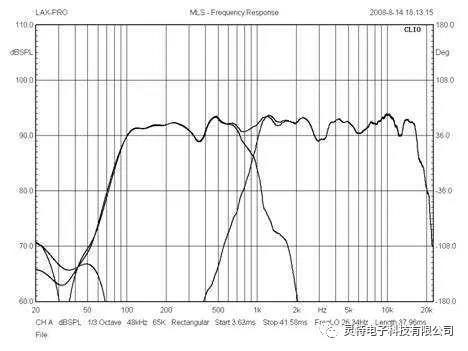

兩分頻音箱中高音、低音揚聲器的頻響曲線組合示意

從昨天推文的分頻原理上說起吧。以雙分頻為例，分頻器把完整的信號分成高、低兩組頻率段，分別交給高低音揚聲器來完成工作。高低音揚聲器會有個交叉的區域，這個區域內的頻段信號，高低音揚聲器都會同時做出反應。假設某個多單元的音箱或者耳機的分頻點在3kHz，那么輸入一個3kHz的信號，高低音會同時發聲。復習了這個知識點，下面我們可以開始講解“相位問題”了。

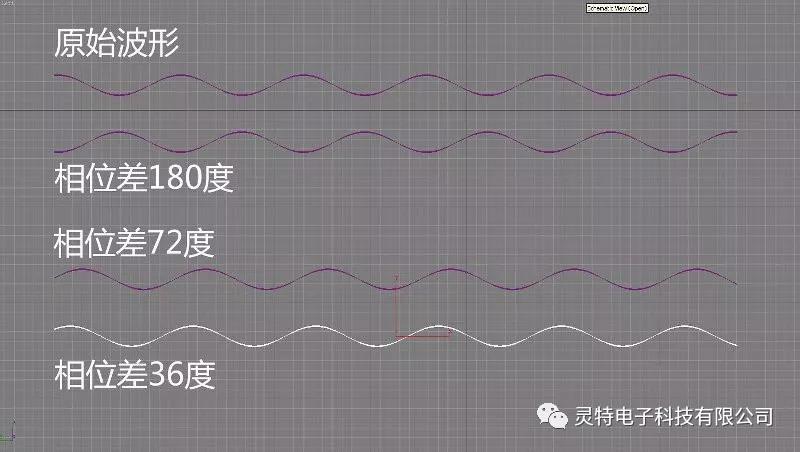

波形相位差演示

波循環一周的相位為360度。當相位180度時，與原始波形為互為反相，互為反相的波可以完全抵消為零。在分頻器的設計當中，高低兩組頻率或多或少的會產生相位差，那么這些相位差可能產生什么結果呢？做個試驗來模擬一下。

創建一個-20dB的正弦波

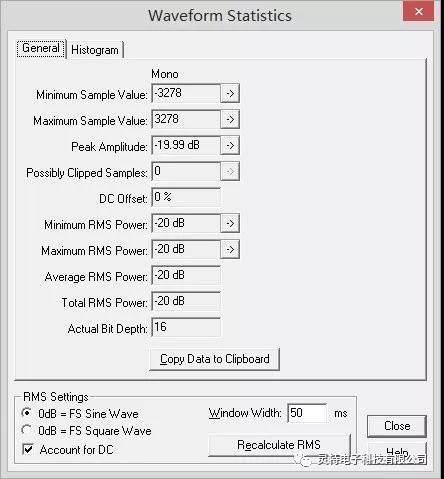

-20dB的正弦波的信息

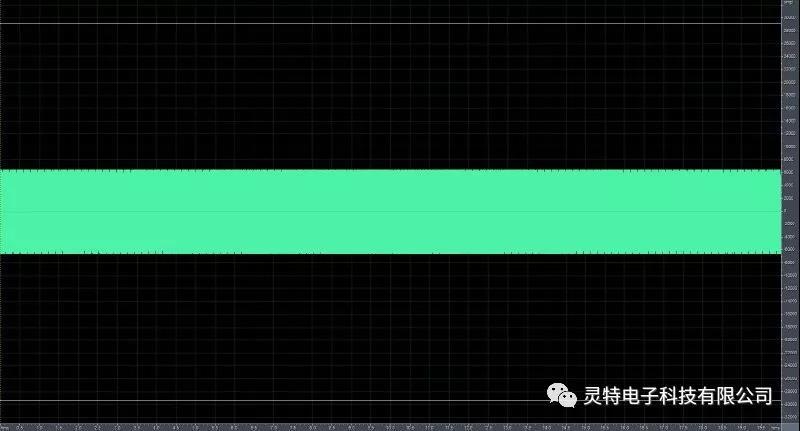

復制一份-20dB的波與原波疊加

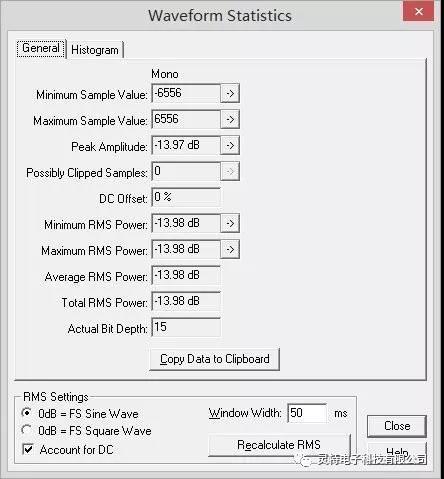

復制一份-20dB的波與原波疊加，產生了一個約-14dB的新波

復制一份-20dB的波，并裁剪掉最前面的-0.003毫秒，用于產生與原波的相位差約43度，波幅dB值不會變

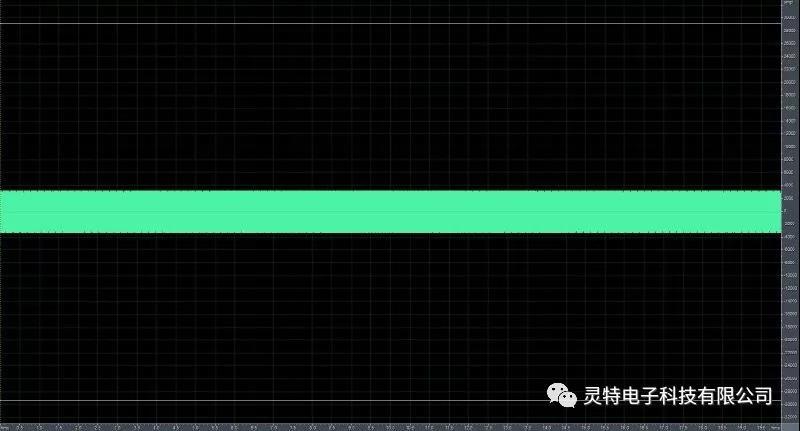

將裁剪掉0.003毫秒的波與原波疊加

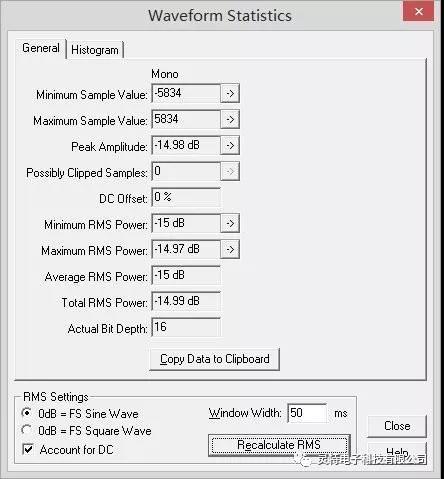

將裁剪掉0.003毫秒的波與原波疊加，產生的是一個約-15dB的新波

兩組合并測試得到的結果并不一樣，有相位差的產生了能量損耗，得到的新波要低1dB。在分頻器的設計當中，出現這種情況就意味著聲音在損耗，而且波形也會失真，不夠原汁原味，優秀的設計，一定是高低頻交匯處的中頻飽滿無凹陷的，因為能量得以最大程度的保持。

分頻手段的改進，主要圍繞降低分頻器的相位而發展，但展示手段往往就是一條頻響曲線。凹陷的頻響曲線，可能是出現分頻瑕疵，那么平直的頻響曲線是否代表好聲呢？并非如此，因為相位凹陷的曲線同樣可以補平，但失真的波形是補不回的。分頻器的相位差問題很少被人提及，一是難以克服，二是難以理解，說一大堆技術介紹往往還不如幾句忽悠開啟腦補來得直接。

至于分頻器為什么會產生相位差，什么樣的技術會降低相位差？小靈先賣個關子，等小靈下次整理資料再和大家侃了~~
